Beschreibung
Für den schweren industriellen Einsatz und für optimale Schnittzeiten
- Sägebandvorschub bis 150 m/min
- Sägeblattvorschub mit ARP-System zur automatischen Vorschubanpassung
- Hartmetallprogramm zur Verwendung von Hartmetall-Sägebändern
- Materialvorschub und Sägerahmen über Kugelumlaufspindeln angetrieben
- Werkstoffbibliothek mit voreingestellten Sägeparametern und Kennlinien
- Hydraulische Bandspannung
- Motorische Sägeräumbürste
- Schnittverlaufkontrolle
- Hydraulische Sägebandführung
- Kühlmitteltank nach vorne entnehmbar
- Späneförderer
- Bewegliche, lineargeführte Sägebandführung
- LED Arbeitsplatzbeleuchtung
- Doppelt geführte Sägebandspannung
- Tragarm mit Gegenhaltelager für ruhigeren Schnitt
- Spülung des Schnittkanals
Merkmale
Abschnittlänge min. | 10 mm |
Anschlussspannung | 400 V |
Aufnahmeleistung | 20,4 kW |
Aufnahmeleistung Antriebsmotor P1 | 20,4 kW |

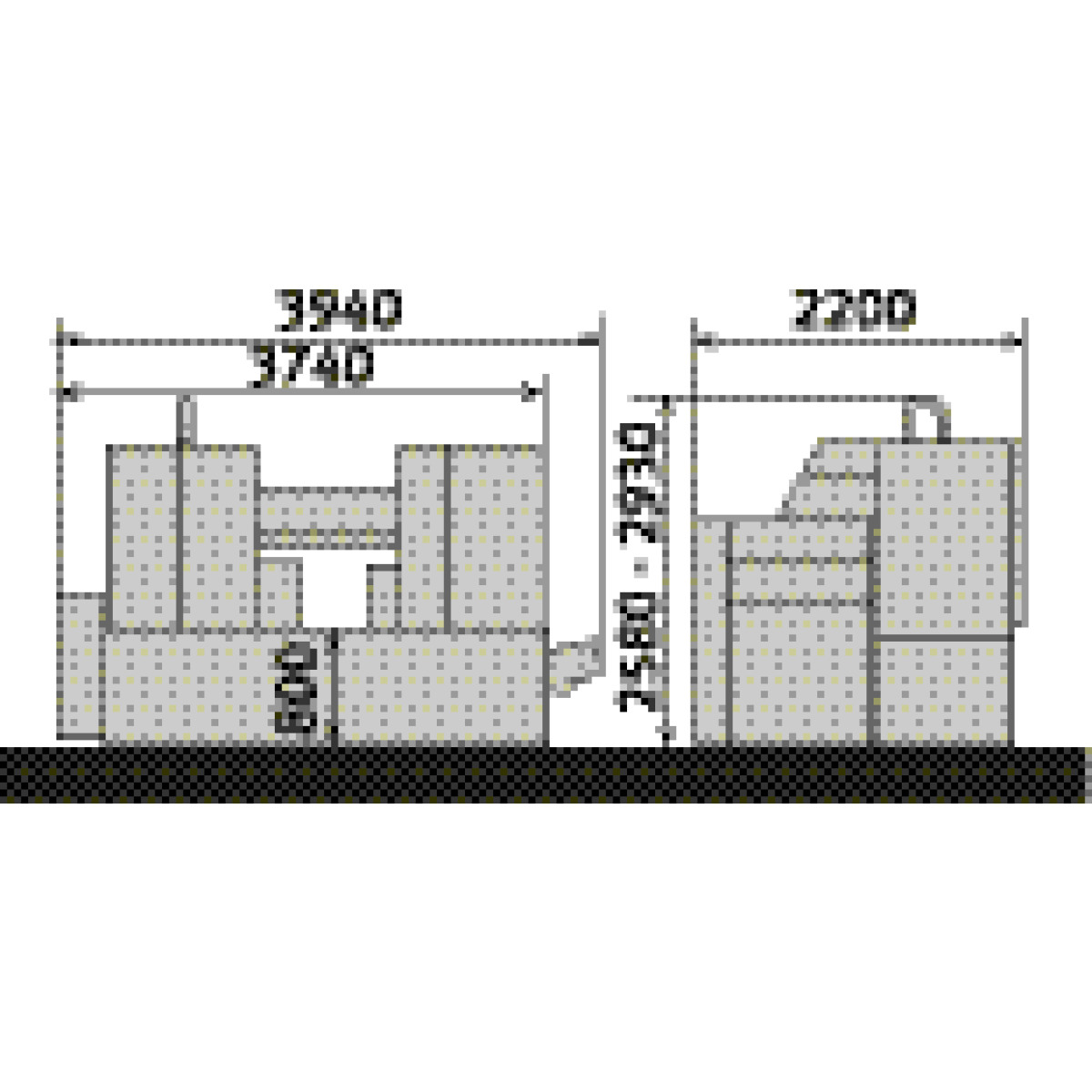

Breite/Tiefe (Produkt) ca. | 2300 mm |
Breite/Tiefe max. (Produkt) ca. | 2300 mm |
Gesamt Anschlusswert | 23,6 kW |
Gesamt Stromaufnahme | 34 A |
Geschwindigkeitsstufen | Kegelstirnrad- + Planetengetriebe |
Gewicht (Netto) ca. | 7735 kg |
Heben des Sägebügels | 570 mm |
Höhe (Produkt) ca. | 2550 mm |
Höhe max. (Produkt) ca. | 2900 mm |
Länge (Produkt) ca. | 3980 mm |
Länge max. (Produkt) ca. | 3980 mm |
Leistung Antriebsmotor | 15 kW |
Materialdurchmesser min. | 75 mm |
Materialvorschub max. | 9999 mm |
Materialvorschub max. bei 1 x Vorschub | 750 mm |
Materialvorschub min. | 3 mm |
Materialvorschubgeschwindigkeit | 3,75 m/min |
Min. Abschnittlänge | 10 mm |
Min. Restwerkstücklänge | 30 mm |
Min. Restwerkstücklänge Automatik | 35 mm |
Min. Restwerkstücklänge CNC-Betrieb | 35 mm |
Mindestlänge Material | 75 mm |
Minimaler Materialvorschub | 3 mm |
Motorleistung Hydraulikpumpe | 0,6 kW |
Motorleistung Kühlmittelpumpe | 0,16 kW |
Nennbetriebsart Antriebsmotor | S1 |
Netzfrequenz | 50 Hz |
Phase(n) | 3 Ph |
Sägebandbreite | 54 mm |
Sägebanddicke | 1,6 mm |
Sägebandgeschwindigkeit(en) | 15 - 150 m/min |
Sägebandlänge | 7680 mm |
Schnittbereich 0° Bündel (Rohr) | 620 x 350 mm |
Schnittbereich 0° Bündel Rohr | 620 x 350 mm |
Schnittbereich 0° quadrat (Vollmaterial) | 550 mm |
Schnittbereich 0° rechteck liegend Vertikalschnitt | 620 x 550 mm |
Schnittbereich 0° rund (Rohr) | 550 mm |
Schnittbereich 0° rund (Vollmaterial) | 550 mm |
Schnittbereich 0° rund Rohr | 550 mm |
Schnittbereich 0° rund Vollmaterial | 550 mm |
Schnittbereich 0° Vierkantmaterial liegend Vertikalschnitt | 620 x 550 mm |
Schnittwinkel | 0,5 Grad |
Schutzart Antriebsmotor | IP 55 |
Stromart | ~ |
Tischhöhe Materialzufuhr | 800 mm |
Vorschub | Kugelspindel |
Vorschubgeschwindigkeit | 3,75 m/min |
Vorschublänge max. | 9999 mm |
Vorschublänge max. bei 1 x Vorschub | 750 mm |
