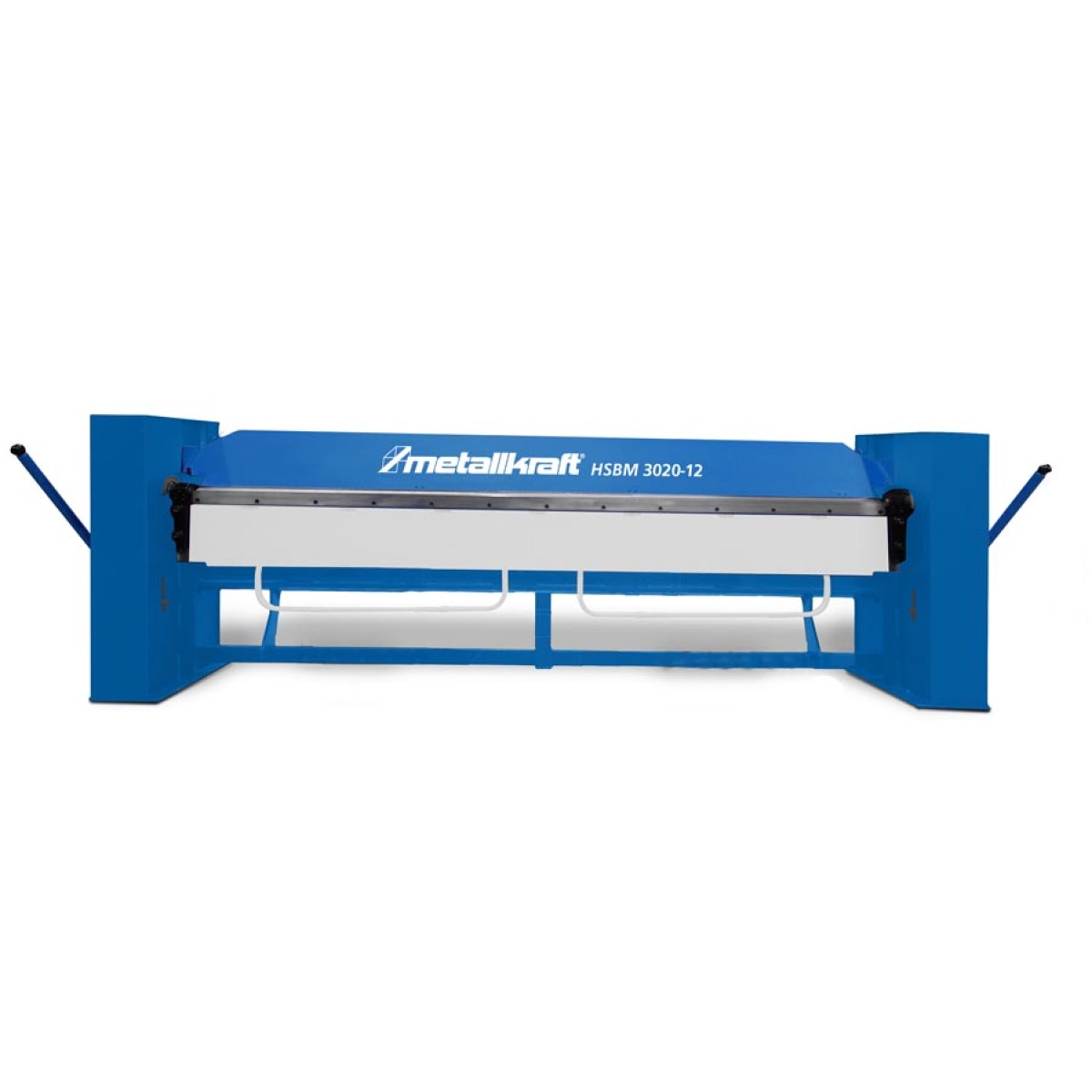

Beschreibung
In schwerer Ausführung
- Einfache Bedienung
- Schwere, kompakte Schweißkonstruktion
- Besonders wartungsarm
- Mit durchgehender Scharfbiegeschiene
- Für einfaches Biegen mit exakter Einstellung des Biegewinkels mittels Anschlag mit Skala
- Blechstärke über Biegewange einstellbar S-Modelle
- Mit segmentierten Oberwerkzeugen SH-Modelle
- Mit hohen, segmentierten Geißfußwerkzeugen
- Qualität Made in Europe
Einfache, manuelle Einstellung des Biegewinkels mittels Anschlag mit Skala
Segmentaufteilung HSBM S / HSBM SH
- HSBM 1520-20 S / SH: 25-30-35-40-45-50-75-100-150-220-250-500
- HSBM 2020-20 S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400
- HSBM 2520-16 S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500
- HSBM 3020-12 S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500
Weitere Schwenkbiegemaschinen auf Anfrage erhältlich!
Härtung der Standardwerkzeuge auf Anfrage! Scharfbiegeschiene und Biegeleiste gehärtet / Segmentierte Werkzeuge und Biegeleiste gehärtet / Segmentierte Geißfußwerkzeuge und Biegeleiste gehärtet
Hinweis zu technischen Daten
- Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400 N/mm²
- Biegeleistung VA: Faktor 0,75
- Biegeleistung Alu: Faktor 1,2
- Zum Biegen von Edelstahl ist die optionale Härtung der Werkzeuge erforderlich
Merkmale
Arbeitsbreite max. | 3.020 mm |
Biegeleistung 400 N/mm² | 1,2 mm |
Biegeleistung 700 N/mm² | 0,9 mm |
Biegeleistung Aluminium | 1,4 mm |
Biegeleistung max. Aluminium | 1,4 mm |
Biegeleistung max. Stahl 400 N/qmm | 1,2 mm |
Biegeleistung max. VA-Stahl | 0,9 mm |
Biegewinkel max. | 135° |
Breite ca. | 560 mm |
Breite/Tiefe (Produkt) ca. | 560 mm |
Durchlass zwischen Ober- und Unterwange max. | 140 mm |
Gewicht (Netto) ca. | 1900 kg |
Höhe (Produkt) ca. | 1255 mm |
Höhe ca. | 1255 mm |
Höhe max. ca. | 1.900 kg |
Länge (Produkt) ca. | 3695 mm |
Länge ca. | 3695 mm |
Segmentaufteilung | 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500 mm |
