Beschreibung
Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender. TU 2506V mit elektronisch regelbarer Drehzahl
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
- Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Qualität
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten

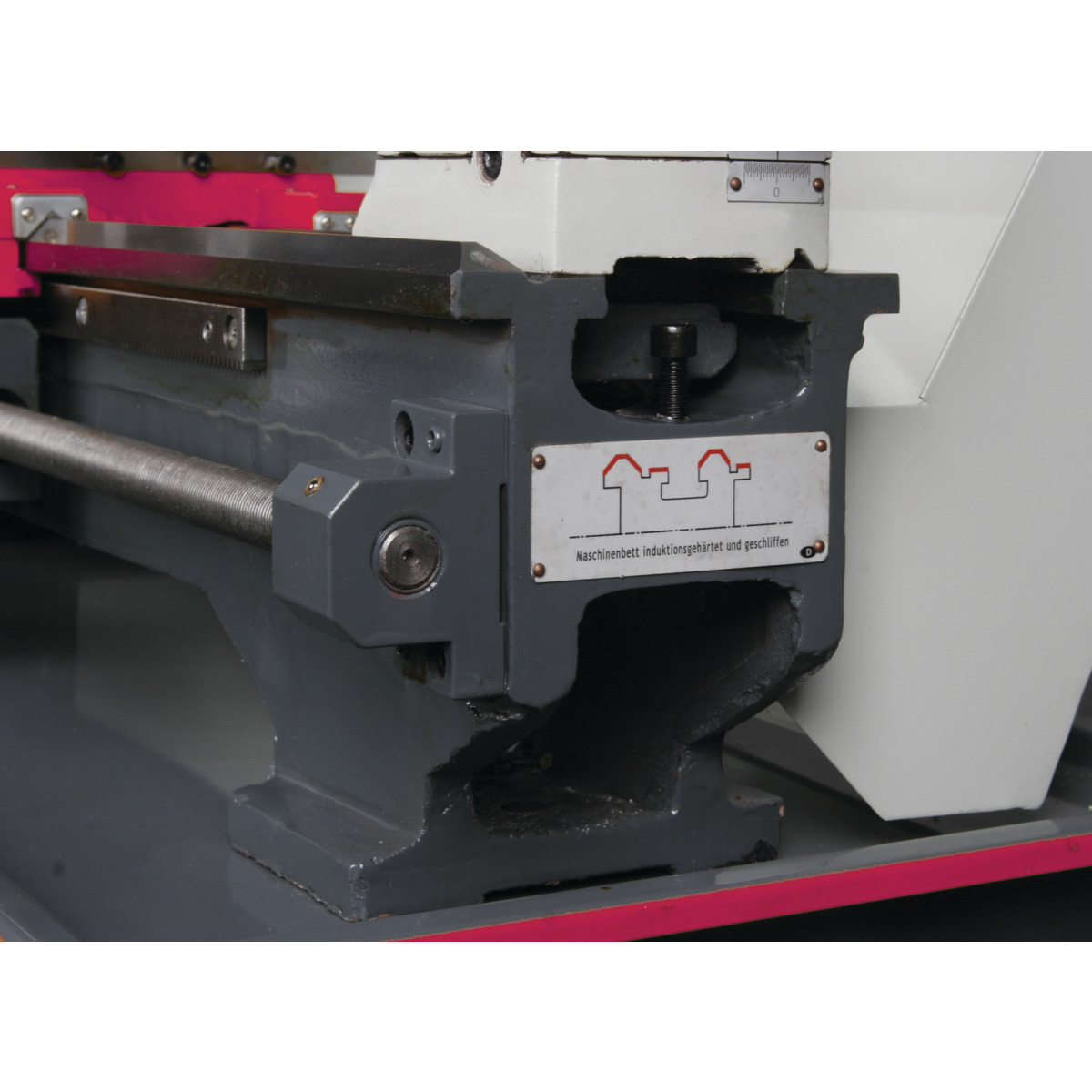

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

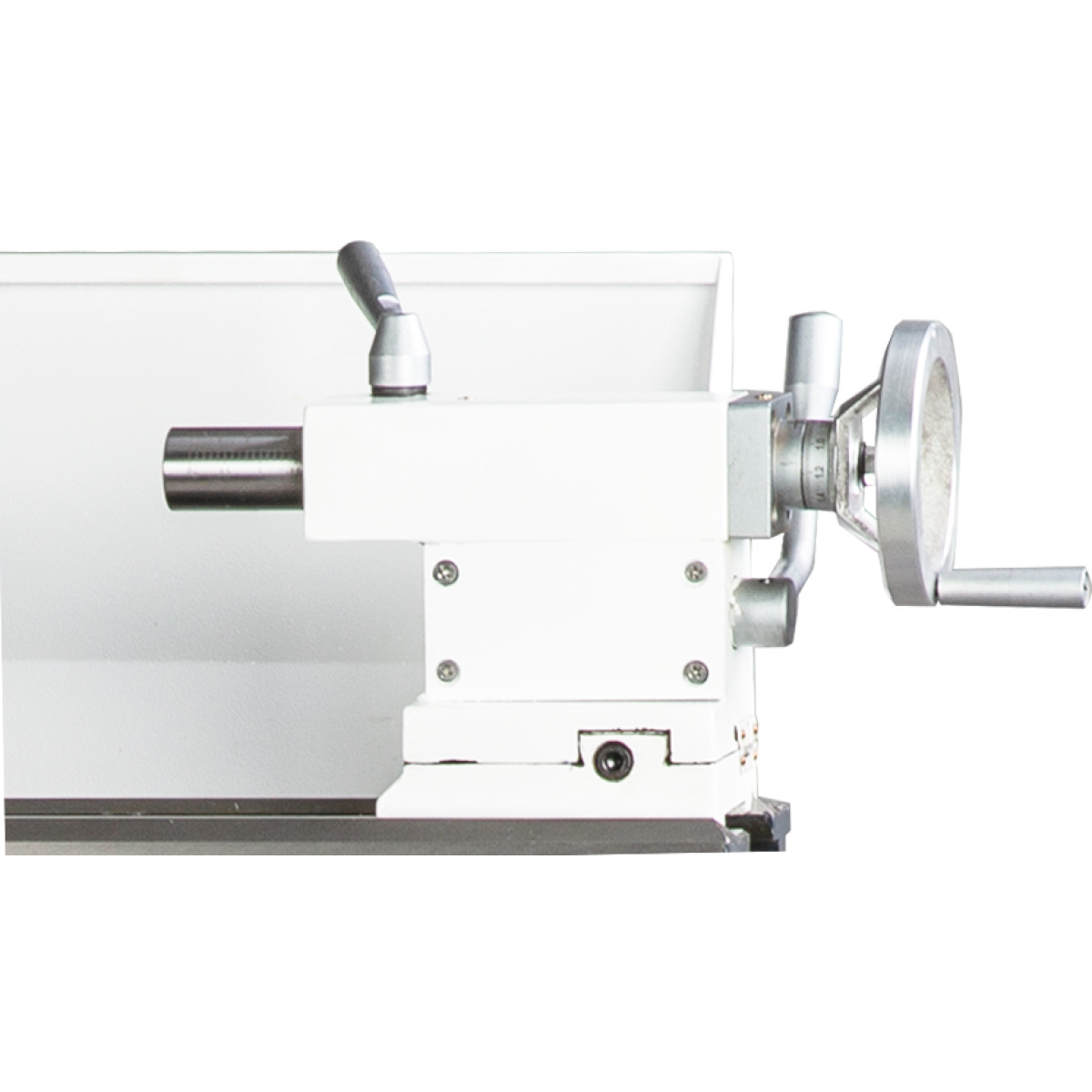

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Not-Halt-Schlagschalter
- Vierfach-Stahlhalter
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

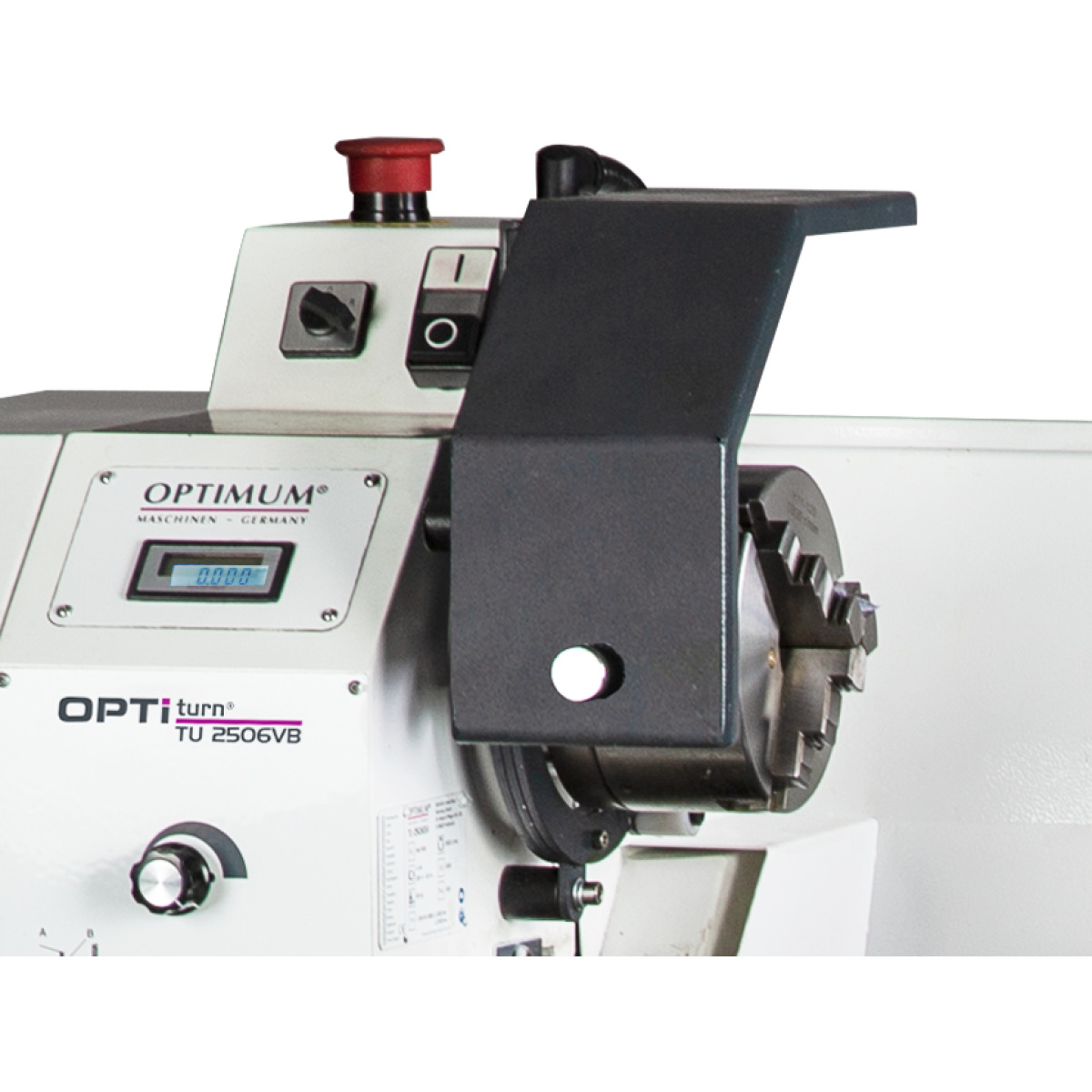

- TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Nicht mitlaufende Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Merkmale

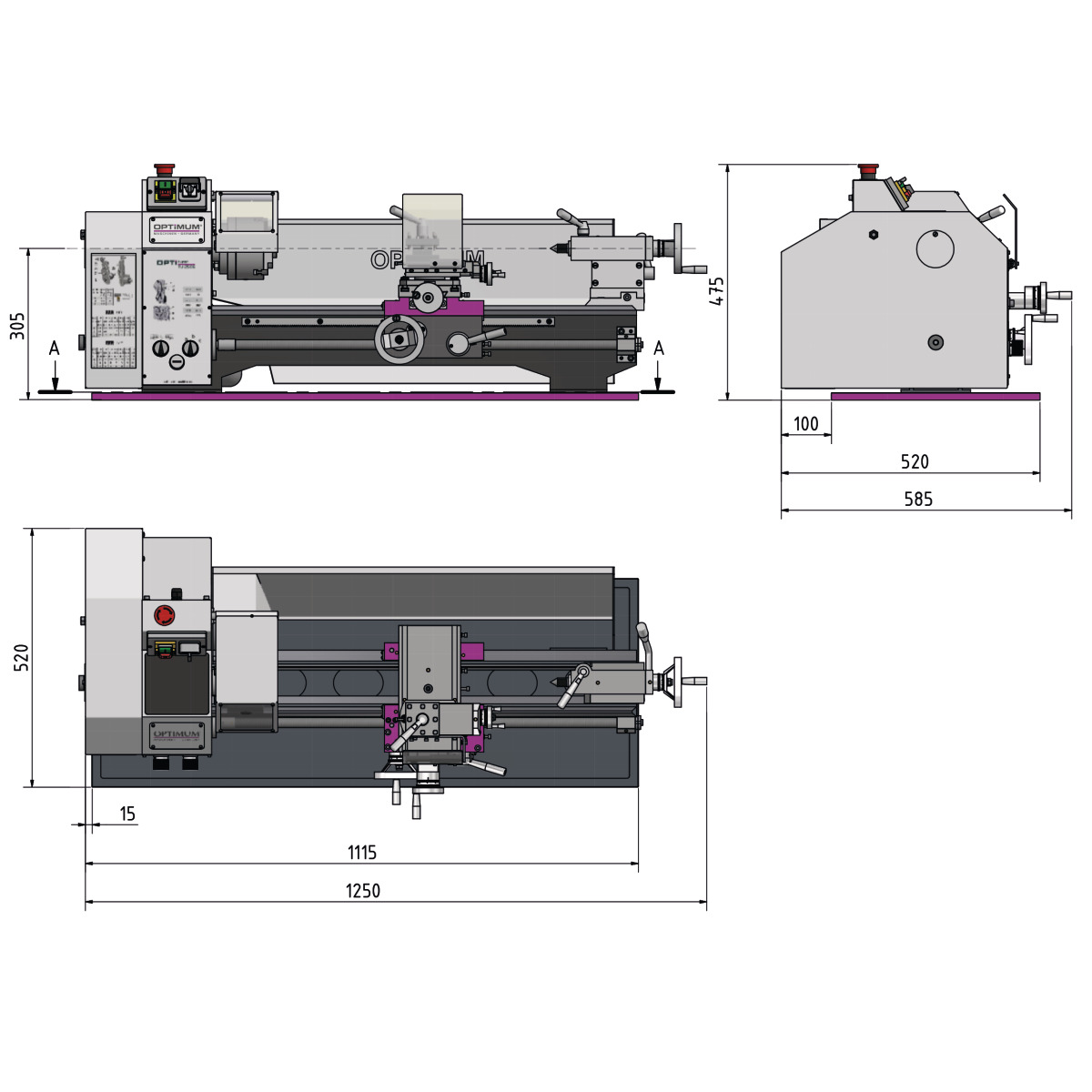

Abmessung (L x B x H) | 1.250 x 585 x 475 mm |
Anschlussspannung | 230 V |
Anzahl der Drehzahlbereiche | 6 Stufen |
Anzahl der Steigungen Metrisch | 21 |
Anzahl der Steigungen Zoll | 21 |
Anzahl der Vorschübe längs | 6 |
Bettbreite | 135 mm |
Breite/Tiefe (Produkt) ca. | 585 mm |
Drehzahlbereich | 125 – 2000 min¯¹ |
Elektrischer Anschluss | 230 V / 1 Ph ~50 Hz |
Gewicht (Netto) ca. | 138 kg |
Höhe (Produkt) ca. | 475 mm |
Länge (Produkt) ca. | 1250 mm |
Längsvorschub im Bereich | 0,07 - 0,4 mm/U (6 Vorschübe) |
Leistung Antriebsmotor | 0,75 kW |
Leistung Antriebsmotor Spindel | 750 W |
Nettogewicht ca. | 138 kg |
Netzfrequenz | 50 Hz |
Reitstock - Pinolenhub | 65 mm |
Reitstock Pinolenhub | 65 mm |
Reitstockaufnahme | MK 2 |
Reitstock-Pinolendurchmesser | 30 mm |
Spindelaufnahme | Kurzkegel |
Spindelbohrung | Ø 26 mm |
Spindelbohrung/Stangendurchlass Durchmesser | 26 mm |
Spindeldrehzahl | 125 - 2.000 min-1 |
Spindelkonus | MK 4 |
Spitzenhöhe | 125 mm |
Spitzenweite | 550 mm |
Stahlhalter Aufnahmehöhe | max. 13 mm |
Stahlhalter Aufnahmehöhe max. | 12 mm |
Steigung - Metrisch im Bereich | 0,2 - 4 mm/U (21 Steigungen) |
Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) |
Steigung Metrisch | 0,2 – 4 mm/U |
Steigung Zoll | 56 – 8 Gg/1" |
Stufenanzahl | 6 Stufen |
Umlaufdurchmesser über Maschinenbett | 246 mm |
Umlaufdurchmesser über Planschlitten | 149 mm |
Umlauf-Ø über Maschinenbett | 250 mm |
Verfahrweg Bettschlitten | 550 mm |
Verfahrweg Oberschlitten | 70 mm |
Verfahrweg Planschlitten | 110 mm |
Vorschubbereich längs | 0,07 – 0,4 mm/U |
