Description
Waagerechtspanner, mit waagerechtem Fuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Features

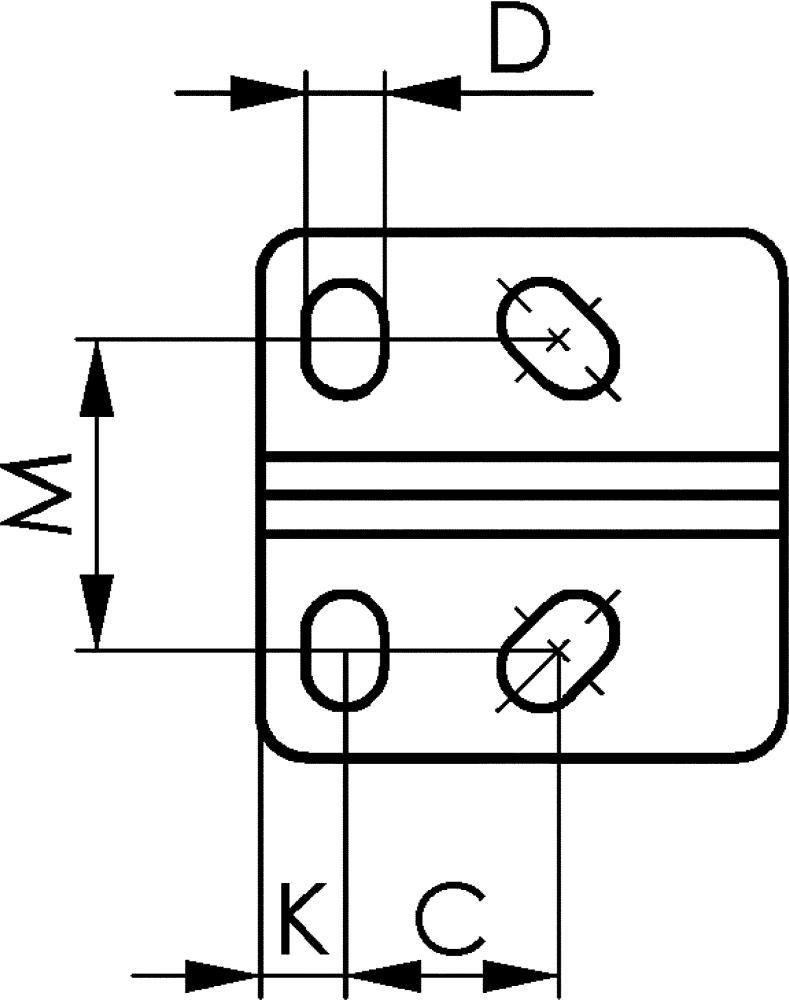

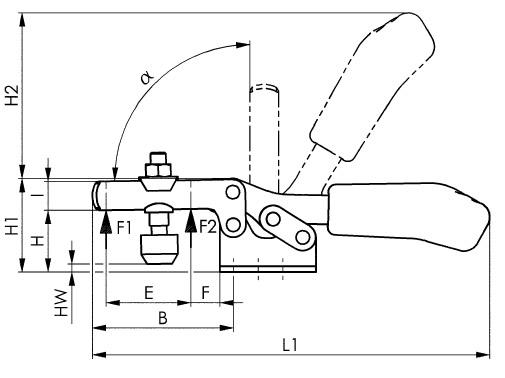

A | 5 mm |
alpha | 90 ° |
Andrückschraube | M5 x 30 |
B | 42 mm |
C | 13–14,5 mm |
D | 5,2 mm |
E | 18,7 mm |
F | 8 mm |
F1 | 0,8 kN |
F2 | 1,1 kN |
Gesamtlänge | 130 mm |
Gewicht | 105 g |
Größe | 1 |
h | 19 mm |
h1 | 30 mm |
H2 | 49 mm |
Herstellerartikelnummer | 93013 |
Herstellername | Andreas Maier GmbH & Co. KG |
HW max. | 2,5 mm |
HW min. | -3 mm |
i | 10 mm |
K | 5,5 mm |
L1 | 120 mm |
M | 18–21,5 mm |
Marke | AMF |
Markenname | AMF |
N | 34 mm |
P | 34 mm |
Spannhöhe | 30 mm |
Spannkraft F1 | 0,8 kN |
Spannkraft F2 | 1,1 kN |
WGNr. | 084 |
