Beschreibung

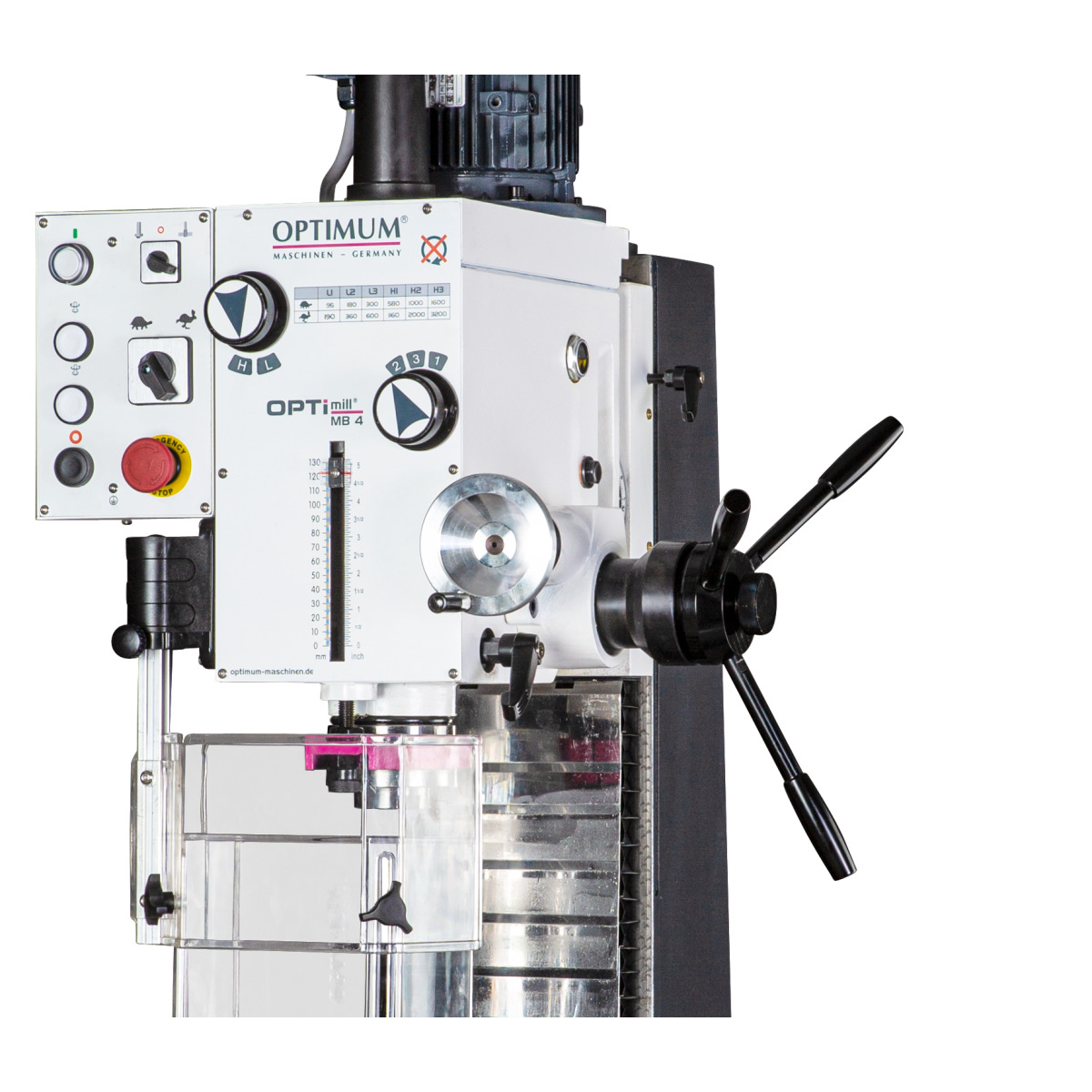

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung
Argumente, die in Qualität, Leistung und Preis überzeugen
- Schwere, massive Gussausführung
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Bohrtiefenanschlag
- Gewindeschneidfunktion

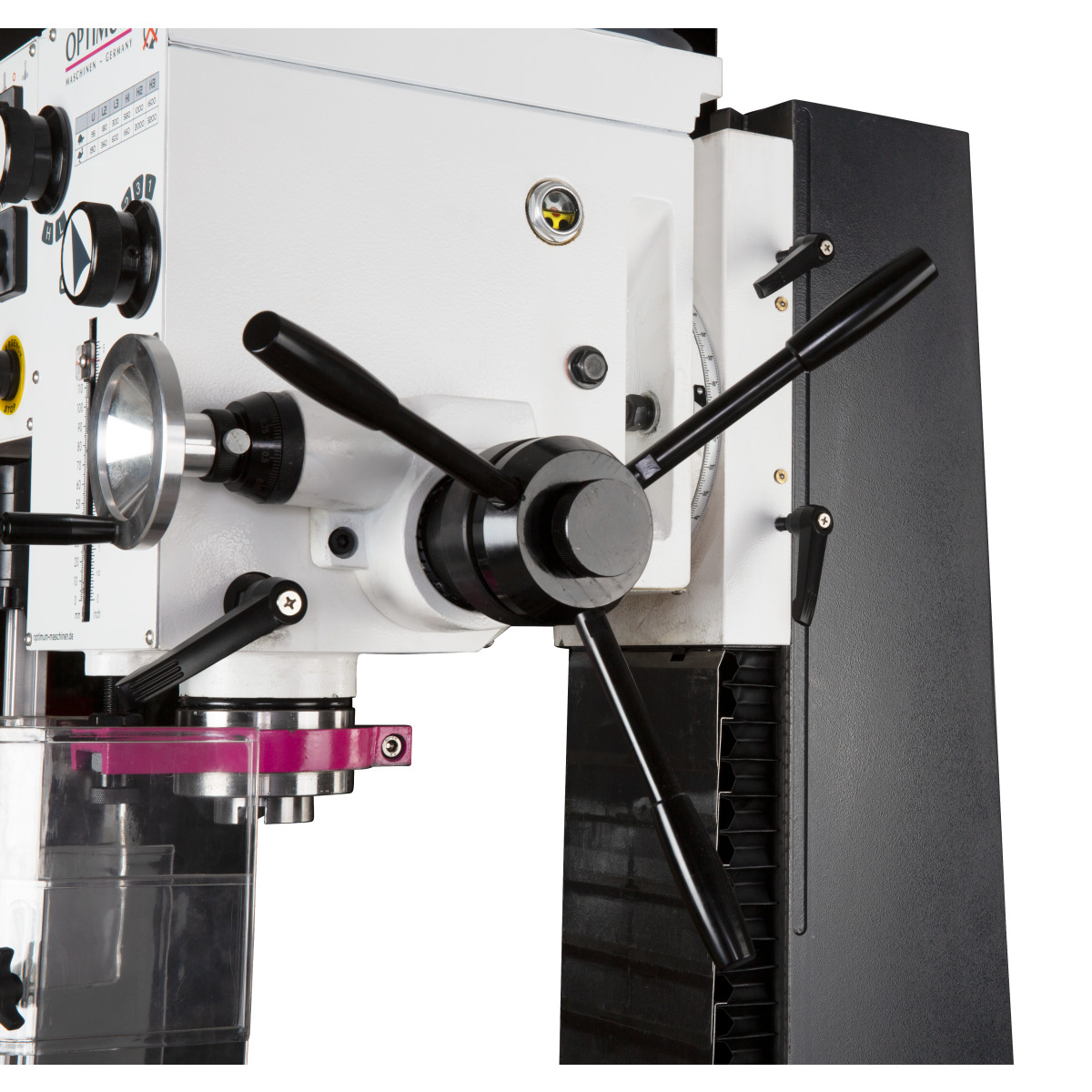

- Manueller Pinolenvorschub mit Feinvorschub
- Spiel der Vorschubspindeln einstell- und nachstellbar

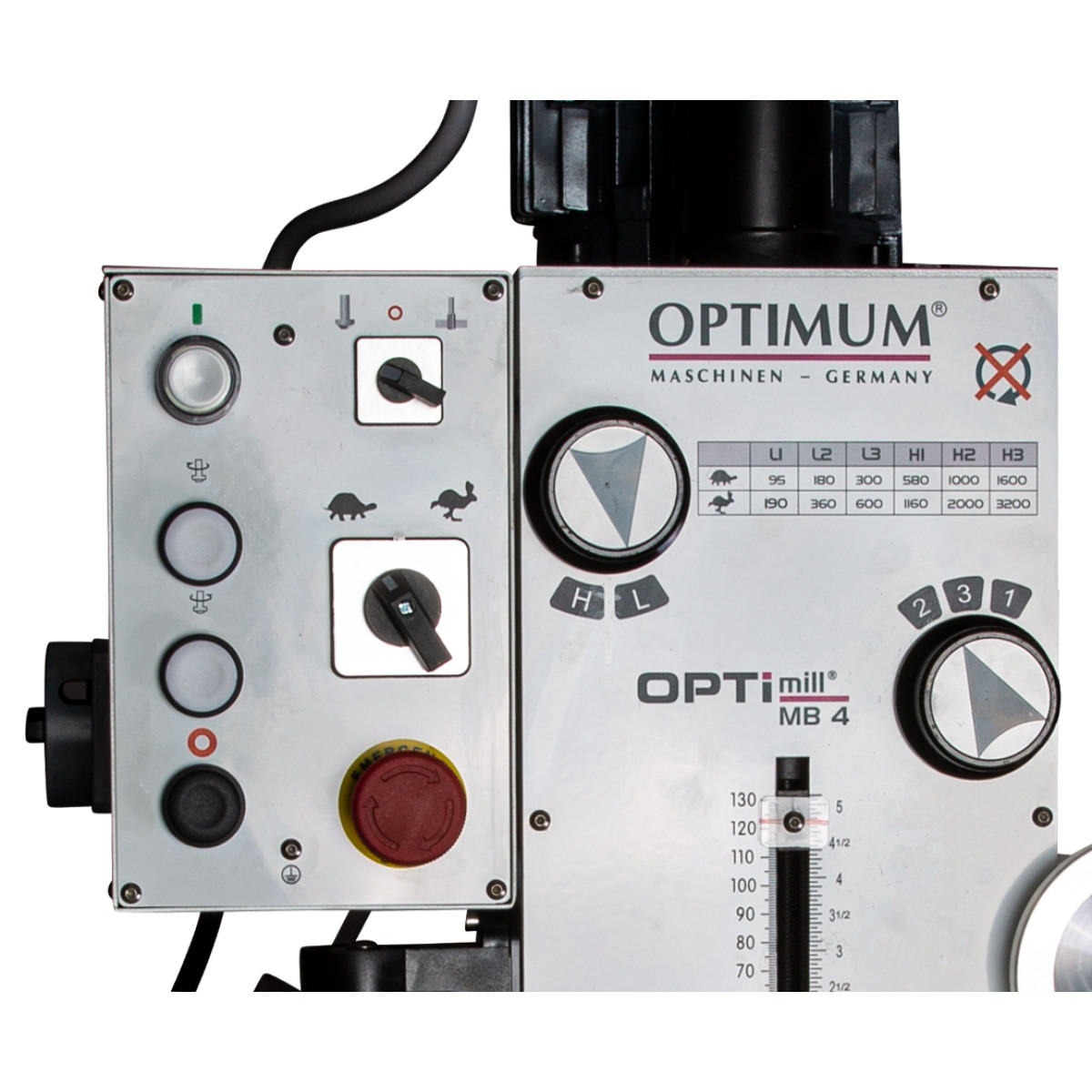

- Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
- Säule mit handgeschabter Schwalbenschwanzführung
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
- Adapter MK4/MK 3
- Anzugsstange M 16
- Bedienwerkzeug
Merkmale
Vertikalspindel Pinolendurchmesser | 75 mm |
Vertikalspindel Anzugsstange | M16 |
Vertikalspindel Pinolenhub | 120 mm |
Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 1,1 / 1,5 kW |

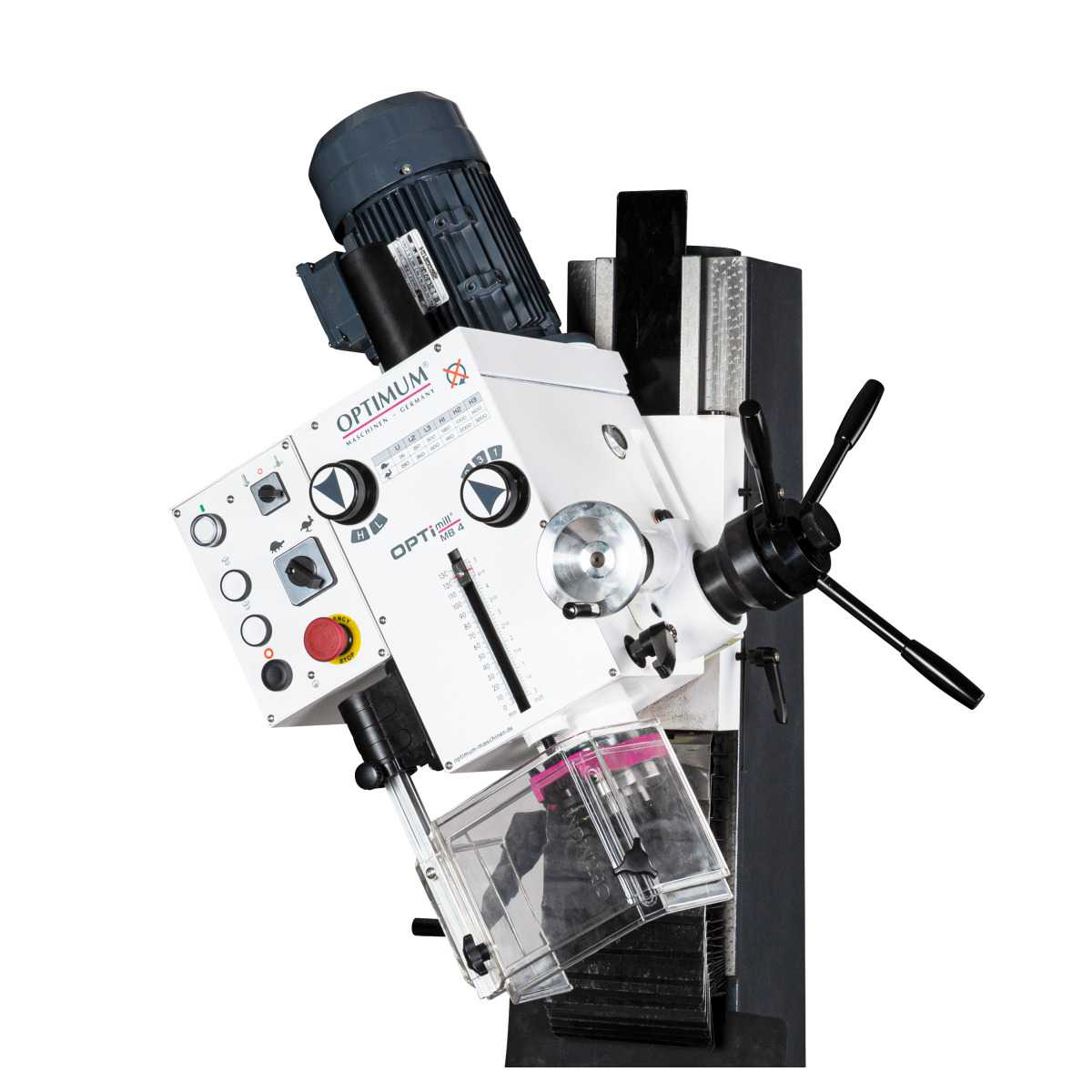

Vertikalspindel Drehbereich Fräskopf Z - X Ebene | ± 45 ° |
Vertikalspindel Drehzahlbereich | 95 – 3200 min¯¹ |
Vertikalspindel Spindelaufnahme | MK 4 |
Vertikalspindel Ausladung | 275 mm |
Verfahrweg Z-Achse manuell | 430 mm |
Verfahrweg Y-Achse manuell | 195 mm |
Verfahrweg X-Achse manuell | 450 mm |
Horizontalfrästisch Traglast max. | 80 kg |
Horizontalfrästisch T-Nuten Abstand | 63 mm |
Horizontalfrästisch T-Nuten Anzahl | 3 |
Horizontalfrästisch T-Nuten Größe | 14 mm |
Abstand Vertikalspindel - Horizontalfrästisch max. | 460 mm |
Horizontalfrästisch Breite | 240 mm |
Horizontalfrästisch Länge | 800 mm |
Netzfrequenz | 50 Hz |
Anschlussspannung | 400 V |
Dauerbohrleistung Stahl (S235JR) | 28 mm |
Schaftfräsergröße max. | 28 mm |
Bohrleistung Stahl (S235JR) | 32 mm |
Messerkopfgröße max. | 63 mm |
Gewicht (Netto) ca. | 320 kg |

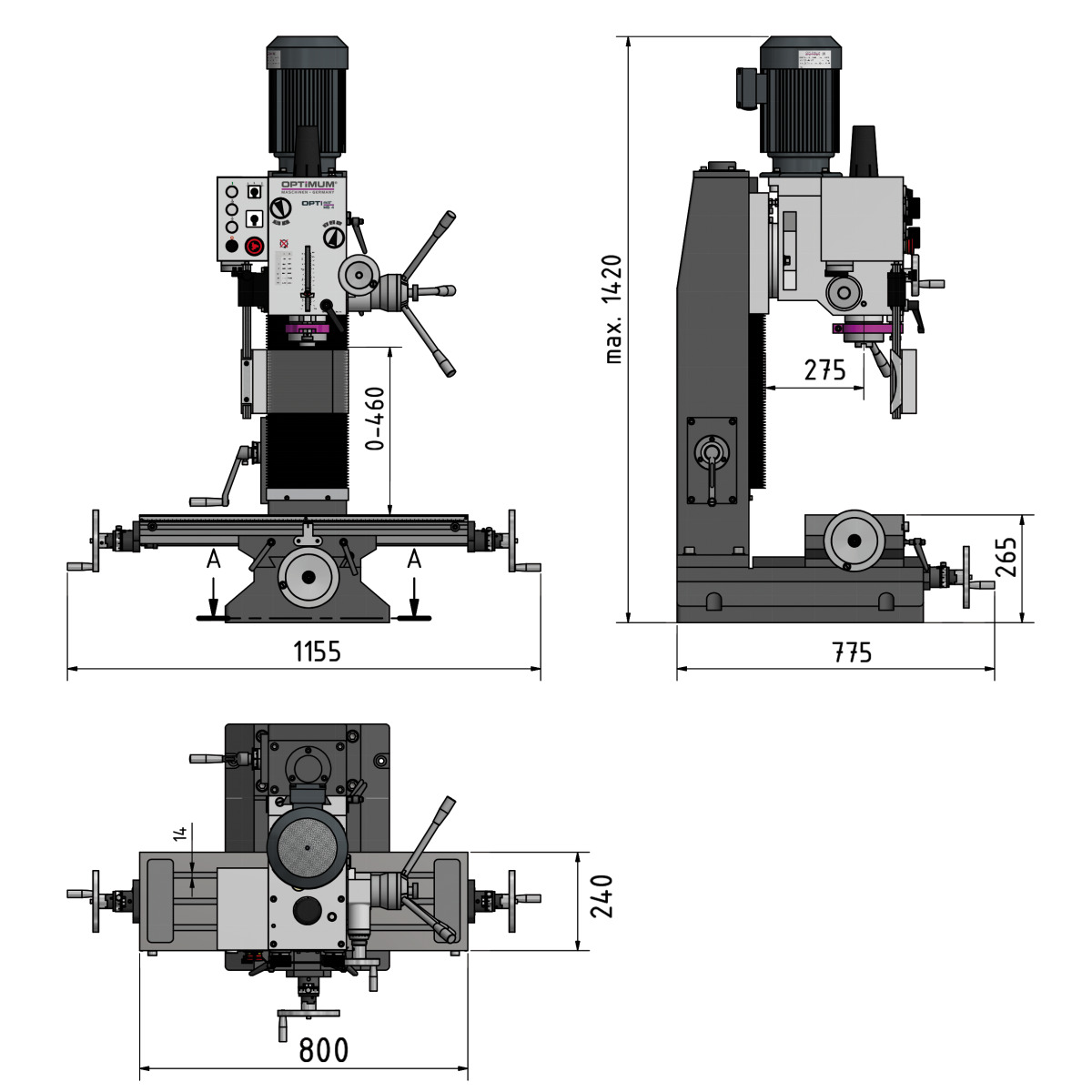

Höhe (Produkt) ca. | 1420 mm |
Breite/Tiefe (Produkt) ca. | 775 mm |
Länge (Produkt) ca. | 1155 mm |
