Beschreibung
Die Leit- und Zugspindeldrehmaschinen überzeugen durch stabile Konstruktion und einfache Handhabung. TM 3310V mit digitaler Positionsanzeige DPA 32-3
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- DC 24 Volt – Elektrik
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanaliger Rechts-Links Schalter, geprüft nach EN 23125
- Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Vierfach-Stahlhalter
- Not-Halt-Schlagschalter rechts und links
- Dreibacken-Drehfutter im Standardlieferumfang

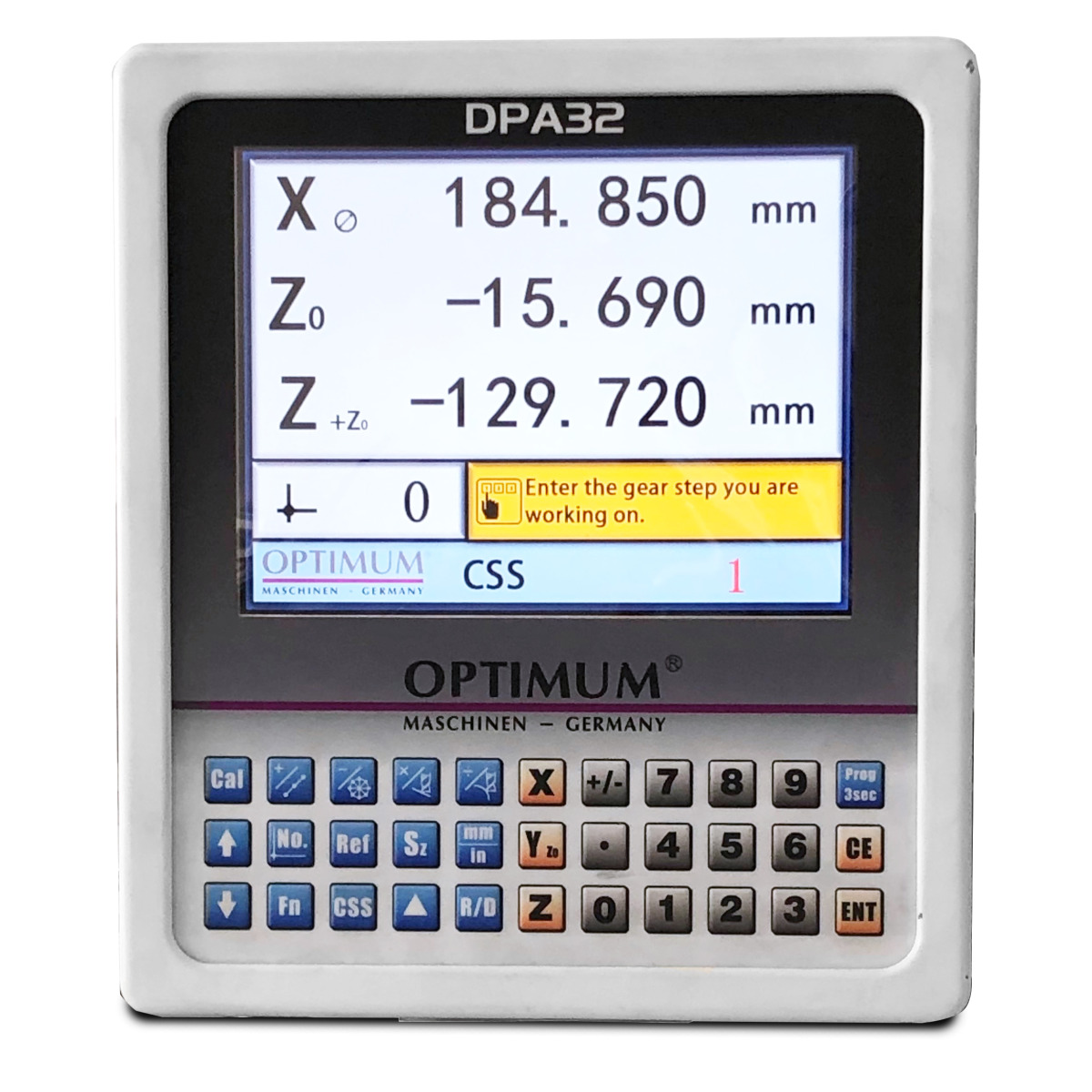

- Digitale Positionsanzeige DPA 32-3
- Inverter Antrieb mit integriertem EMV-Filter
- Geräuscharmer Motorbetrieb durch hohe Pulsfrequenz
- Schnelle Strombegrenzung (FCL) für störungsfreien
- Betrieb bei plötzlichen Laststößen
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Merkmale
Steigung Zoll | 56 – 4 Gg/1" |
Verfahrweg Oberschlitten | 90 mm |
Verfahrweg Planschlitten | 168 mm |
Verfahrweg Bettschlitten | 850 mm |
Vorschubbereich längs | 0,02 – 0,4 mm/U |
Anzahl der Vorschübe längs | 24 |
Vorschubbereich plan | 0,01 – 0,2 mm/U |
Anzahl der Vorschübe plan | 32 |
Anzahl der Steigungen Metrisch | 29 |
Steigung Metrisch | 0,4 – 10 mm/U |
Reitstock-Pinolendurchmesser | 38 mm |
Reitstock Pinolenhub | 100 mm |
Reitstockaufnahme | MK 5 |
Stahlhalter Aufnahmehöhe max. | 16 mm |
Spindelkonus | MK 5 |
Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
Netzfrequenz | 50 Hz |
Anschlussspannung | 400 V |
Leistung Antriebsmotor | 1,5 kW |
Drehzahlbereich | 14 – 2800 min¯¹ |
Anzahl der Drehzahlbereiche | 6 Stufen |
Bettbreite | 190 mm |
Umlaufdurchmesser über Planschlitten | 216 mm |
Umlaufdurchmesser über Maschinenbett | 330 mm |
Spitzenweite | 1000 mm |
Spitzenhöhe | 165 mm |
Höhe max. (Produkt) ca. | 1590 (DPA) mm |
Gewicht (Netto) ca. | 469 kg |
Höhe (Produkt) ca. | 1320 mm |
Breite/Tiefe (Produkt) ca. | 745 mm |
Länge (Produkt) ca. | 1760 mm |
