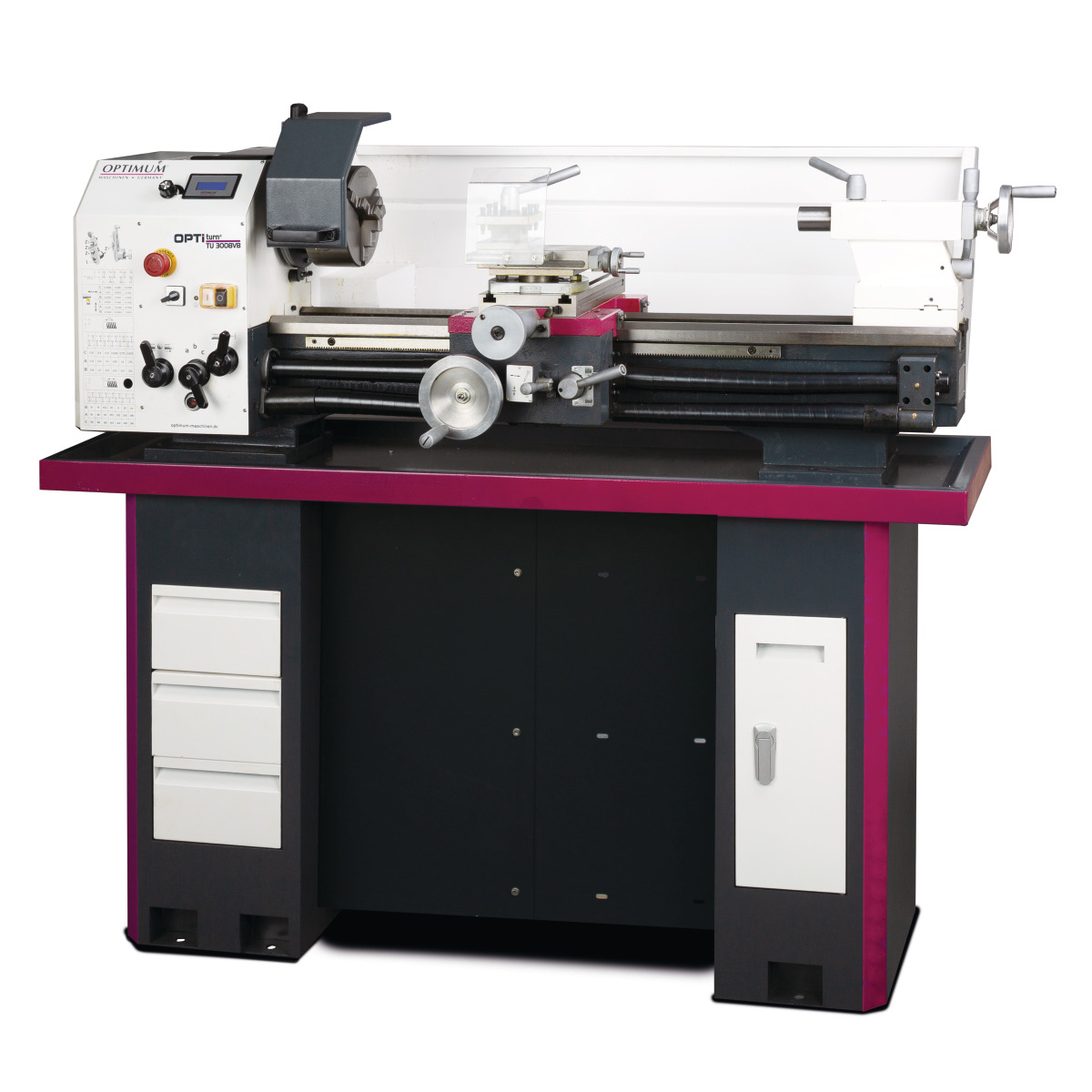

Leit- und Zugspindel-Drehmaschine Optimum OPTIturn TU 3008VB

0,01 €

inkl. MwSt. zzgl. 15,00 € zusätzlicher Versandgebühr, zzgl. Versandkosten

Lieferzeit: 7 Werktage

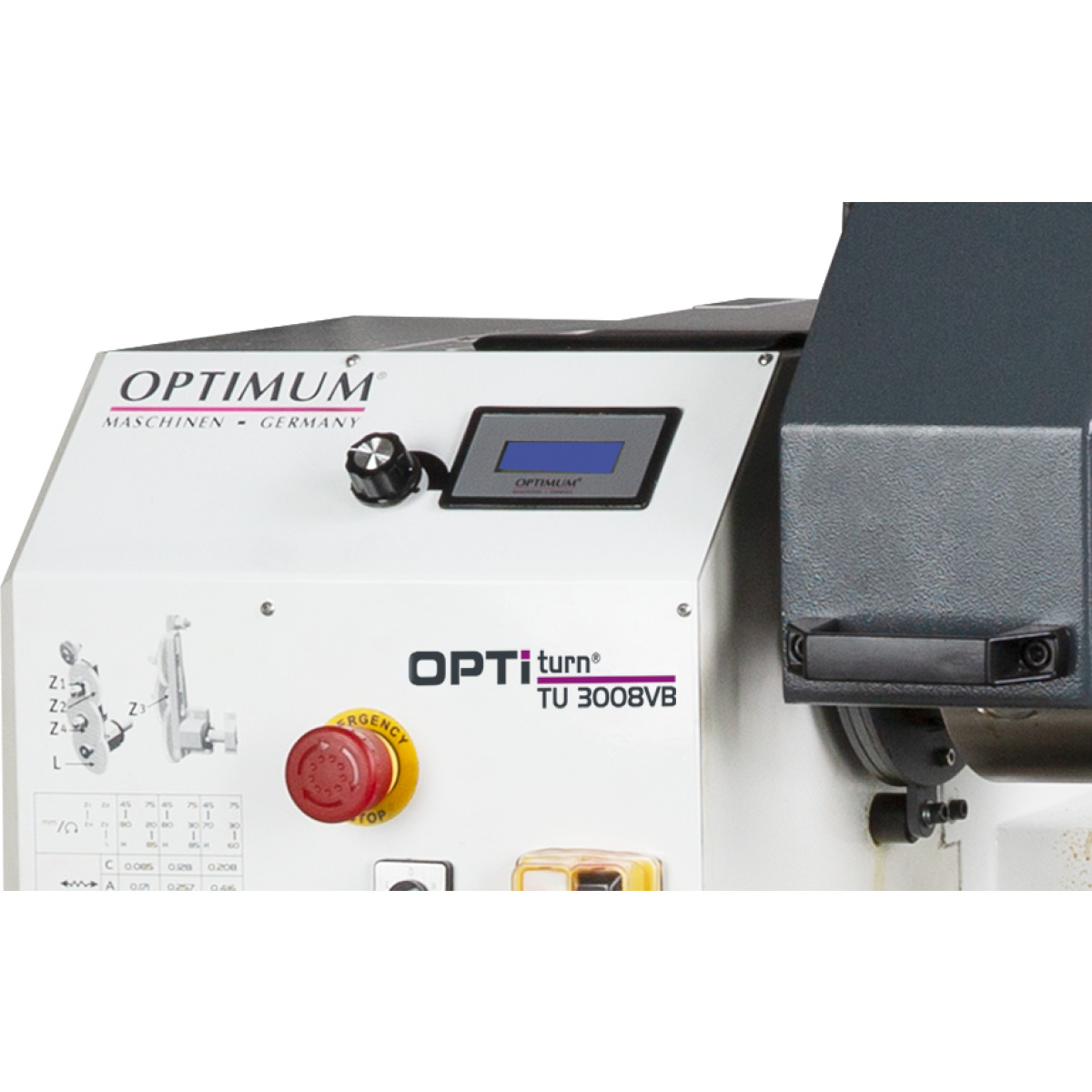

Mit Längs- und Planvorschub. TU 3008VB mit elektronisch regelbarer Drehzahl.

Präzise Verarbeitung
Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Gehärtete und geschliffene Z-Achsen Führungsbahn
Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
Vierfach-Stahlhalter
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf im Bedienfeld schaltbar
Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
Kegelrollenlager in P5 Qualität
Gehärtete Spindelnase
Große Spindelbohrung Ø 38 mm
Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
Leit- und Zugspindel in zwei Sinterlagern gelagert
Automatische Längs- / Planvorschübe
Leitspindel- und Zugspindelabdeckung
Reitstock zum Kegeldrehen ± 5 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
Not-Halt-Schlagschalter

Lieferumfang:

Steigung Zoll	56 – 8 Gg/1"
Anzahl der Steigungen Zoll	21
Verfahrweg Oberschlitten	65 mm
Verfahrweg Planschlitten	150 mm
Verfahrweg Bettschlitten	600 mm
Vorschubbereich längs	0,085 – 0,832 mm/U
Anzahl der Vorschübe längs	9
Vorschubbereich plan	0,01 – 0,1 mm/U
Anzahl der Vorschübe plan	9
Anzahl der Steigungen Metrisch	18
Steigung Metrisch	0,2 – 3,5 mm/U
Reitstock-Pinolendurchmesser	38 mm
Reitstock Pinolenhub	70 mm
Reitstockaufnahme	MK 3
Stahlhalter Aufnahmehöhe max.	18 mm
Spindelkonus	MK 5
Spindelbohrung/Stangendurchlass Durchmesser	38 mm
Spindelaufnahme	Camlock DIN ISO 702-2 Nr. 4
Netzfrequenz	50 Hz
Anschlussspannung	230 V
Leistung Antriebsmotor	1,5 kW
Drehzahlbereich	75 – 2500 min¯¹
Steuerung der Drehzahlregelung	elektronisch regelbar
Anzahl der Drehzahlbereiche	2
Bettbreite	180 mm
Umlaufdurchmesser über Planschlitten	190 mm
Umlaufdurchmesser über Maschinenbett	310 mm
Spitzenweite	800 mm
Spitzenhöhe	158 mm
Gewicht (Netto) ca.	243 kg
Höhe (Produkt) ca.	575 mm
Breite/Tiefe (Produkt) ca.	705 mm
Länge (Produkt) ca.	1525 mm
