Beschreibung

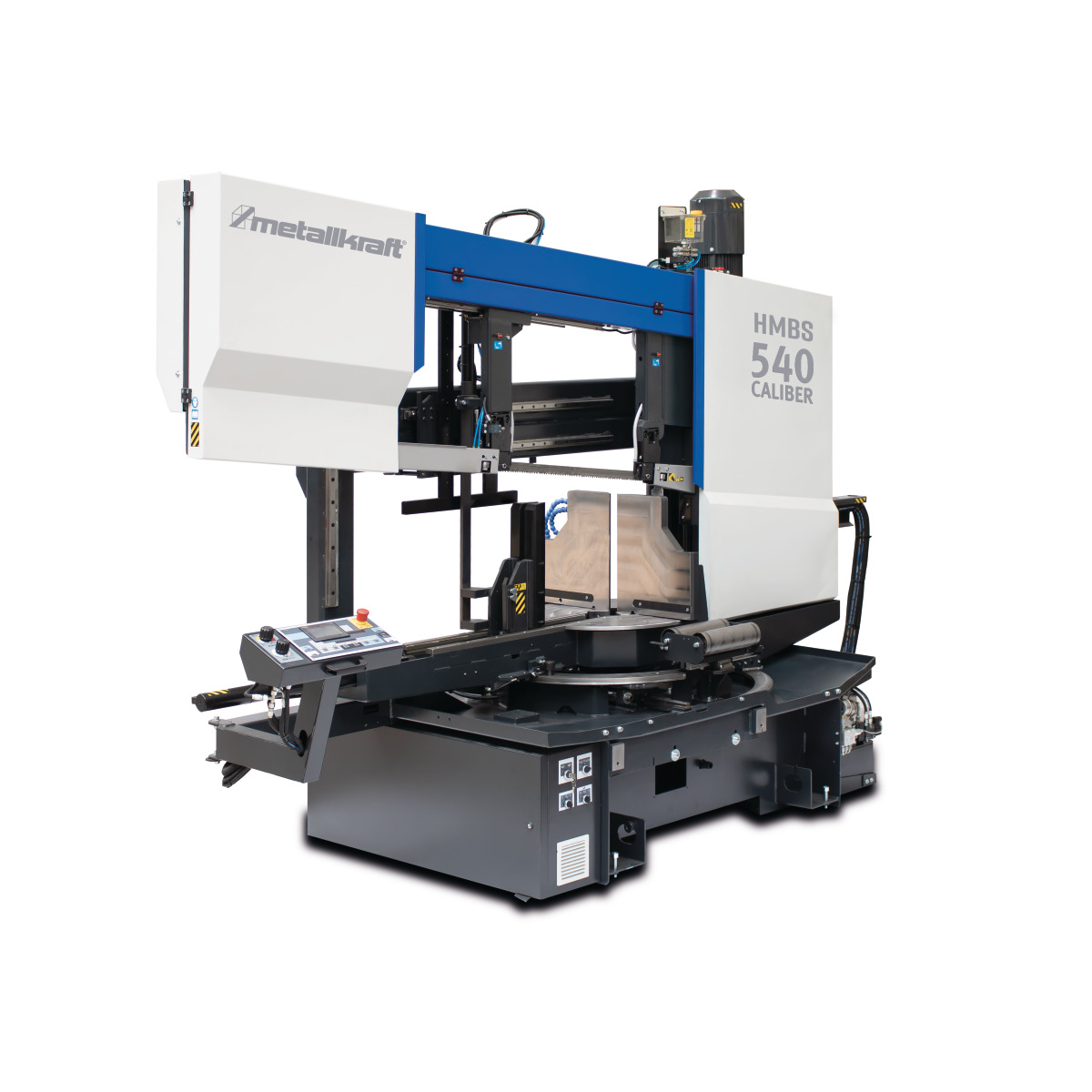

Halbautomatische Horizontalsäge für Gehrungsschnitte von +60° bis -60° mit Mitsubishi Steuerung
- Zwei-Säulen geführte Horizontalsäge für das Sägen von Stangenvollmaterial und Stangenprofilen
- Mitsubishi FX 5 Steuerung mit einfacher Bedienung über 4,3“ Touchscreen
- Schnittbewegung erfolgt über Hydraulikzylinder
- Mit BRP (Schnittvorschubregelung) –> bei Überschreitung einer festgelegten Amperegrenze, wird die Vorschubbewegung gestoppt, während das Sägeband weiterläuft, um Späne aus dem Schnittkanal zu fördern. Nach Erreichen der Normalbelastung wird der Sägevorgang fortgesetzt
- automatische Positionierung nach Eingabe des gewünschten Winkels
- Hydraulische Klemmung des Drehtellers ermöglich genauen Winkelschnitt
- Robuster Maschinenkörper und möglichst kleine Abstände zwischen Sägeband, Maschinenführung und Werkstück minimiert Vibrationen für höchste Säge-Performance
- Stufenlose Schnittgeschwindigkeit von 15 – 150 m/min
- Sägebandantrieb erfolgt über Kegelradgetriebe, Asynchronmotor und Frequenzumrichter
- Bei geraden Schnitten Spannung des Materials vor und hinter dem Schnitt durch zweigeteilten Spannstock
- Druckeinstellung der hydraulischen Schraubstockspannung über Steuerventil mit Manometer
- Sägebandneigung von 7° und hydraulische Sägebandspannung erhöhen die Standzeit des Sägeblattes
- vordere Bandführung bewegt sich automatisch parallel zur beweglichen Spannstockbacke
- Späneräumbürste angetrieben über Bandrolle
- Emulsionskühlung mit Flüssigkeitsaufteilung in die Sägebandführungen und direkt in den Schnittkanal
- Stärkerer Motor optional erhältlich
Merkmale
| Sägebanddicke | 1,3 mm |
| Schnittwinkel | 7 ° |
| Schnittbereich 0° rund (Rohr) | 540 mm |
| Schnittbereich 0° rund (Vollmaterial) | 400 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 750 x 490 mm |
| Schnittbereich 0° Bündel (Rohr) | 750 x 450 mm |
| Schnittbereich 0° Bündel rechteck liegend (Hohlprofil) | 750 x 450 mm |
| Schnittbereich -45° rund (Rohr) | 510 mm |
| Schnittbereich -45° rund (Vollmaterial) | 280 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 510 x 490 mm |
| Schnittbereich -60° rund (Rohr) | 350 mm |
| Schnittbereich -60° rund (Vollmaterial) | 200 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 350 x 490 mm |
| Schnittbereich +45° rund (Rohr) | 510 mm |
| Schnittbereich +45° rund (Vollmaterial) | 280 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 510 x 490 mm |
| Schnittbereich +60° rund (Rohr) | 310 mm |
| Schnittbereich +60° rund (Vollmaterial) | 190 mm |
| Schnittbereich +60° rechteck liegend (Hohlprofil) | 310 x 490 mm |
| Abschnittlänge min. | 25 mm |
| Materialdurchmesser min. | 10 mm |
| Min. Restwerkstücklänge | 30 mm |
| Sägebandbreite | 41 mm |
| Sägebandlänge | 6880 mm |
| Geschwindigkeitsstufen | Stufenlos |
| Sägebandgeschwindigkeit(en) | 15 - 150 m/min |
| Motorleistung Kühlmittelpumpe | 0,12 kW |
| Motorleistung Hydraulikpumpe | 0,75 kW |
| Netzfrequenz | 50 Hz |
| Anschlussspannung | 400 V |
| Leistung Antriebsmotor | 5,5 kW |
| Beleuchtung des Arbeitsbereichs | LED |
| Schraubstock | zweigeteilt vor und hinter dem Schnitt / hydraulische Drucke |
| Späneräumbürste | angetrieben über Bandrolle |
| Bedienpult | schwenkbar |
| Sägerückhub | hydraulisch |
| Sägevorschub | hydraulisch |
| Bandvorschubüberwachung | BRP |
| Bandspannungsüberwachung | Hydraulische Sägebandspannung |
| Kühlmittelpumpe | ✔ |
| Steuerung | Mitsubishi FX 5 mit 4,3" Touchscreen |
| Höhe Arbeitstisch | 810 mm |
| Gewicht (Netto) ca. | 2370 kg |
| Höhe (Produkt) ca. | 2400 mm |
| Breite/Tiefe (Produkt) ca. | 1756 mm |
| Länge (Produkt) ca. | 4696 mm |
