Beschreibung

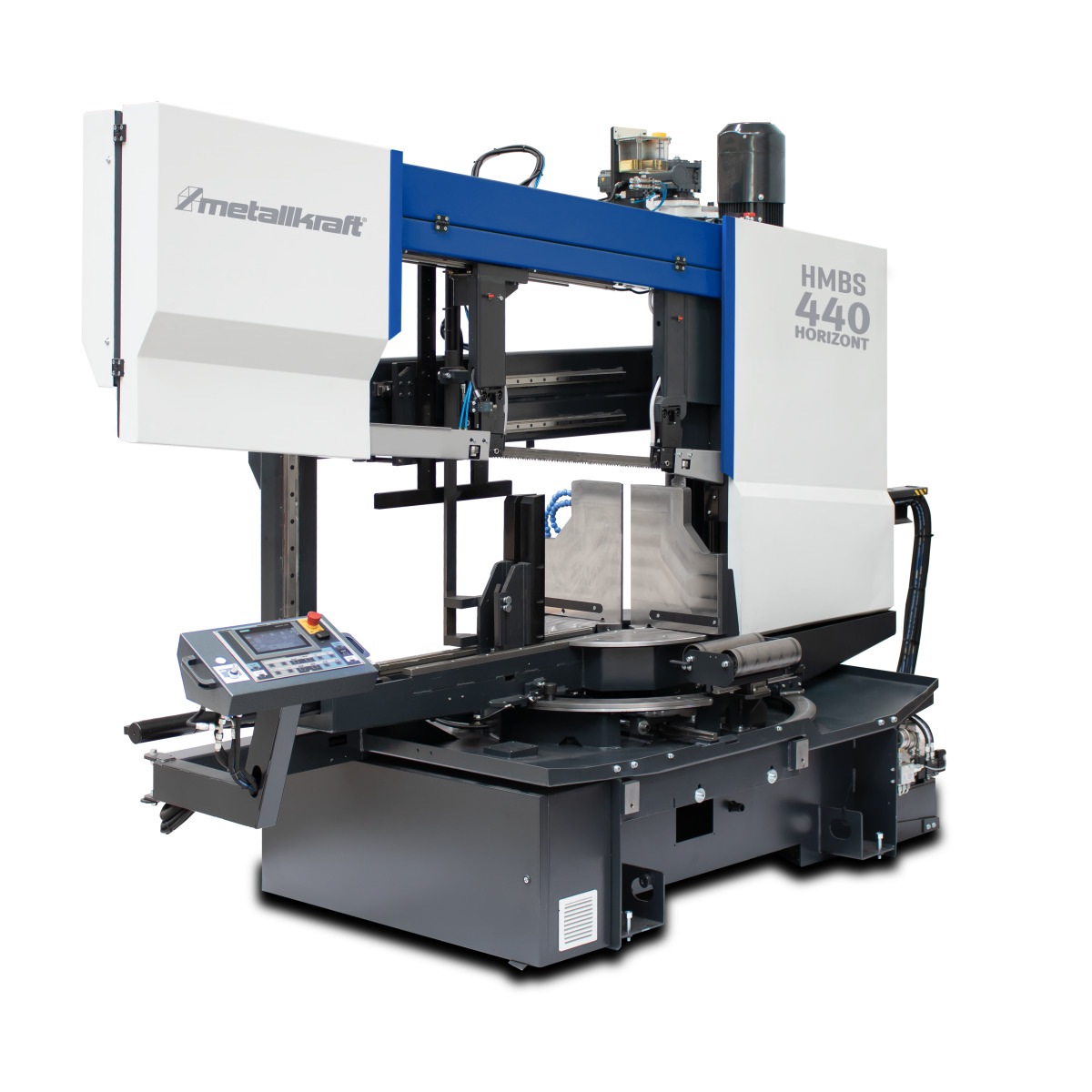

Halbautomatische Horizontalsäge für Gehrungsschnitte von +60° bis -60° mit Siemens Steuerung
- Zwei-Säulen geführte Horizontalsäge für das Sägen von Stangenvollmaterial und Stangenprofilen
- Siemens S7-1500 Steuerung mit großem Funktionsumfang und Bedienung über 7“ großem Touchdisplay
- Werkstoffbibliothek mit voreingestellten Sägeparametern und Kennlinien
- Schnittbewegung erfolgt über Umlaufspindel und Servomotor
- Mit ARP (automatische Schnittvorschubregelung) -> Automatischer Sägebandvorschub in Abhängigkeit des Materialwiderstands. Vorschubgeschwindigkeit wird ständig an die aktuelle Schnittbelastung angepasst. ARP ermöglicht kürzere Arbeitsprozesse und gleichzeitig höhere Standzeiten der Sägebänder.
- automatische Positionierung nach Eingabe des gewünschten Winkels
- Hydraulische Klemmung des Drehtellers ermöglich genauen Winkelschnitt
- Robuster Maschinenkörper und möglichst kleine Abstände zwischen Sägeband, Maschinenführung und Werkstück minimiert Vibrationen für höchste Säge-Performance
- Stufenlose Schnittgeschwindigkeit von 15 – 150 m/min
- Sägebandantrieb erfolgt über Kegelradgetriebe, Asynchronmotor und Frequenzumrichter

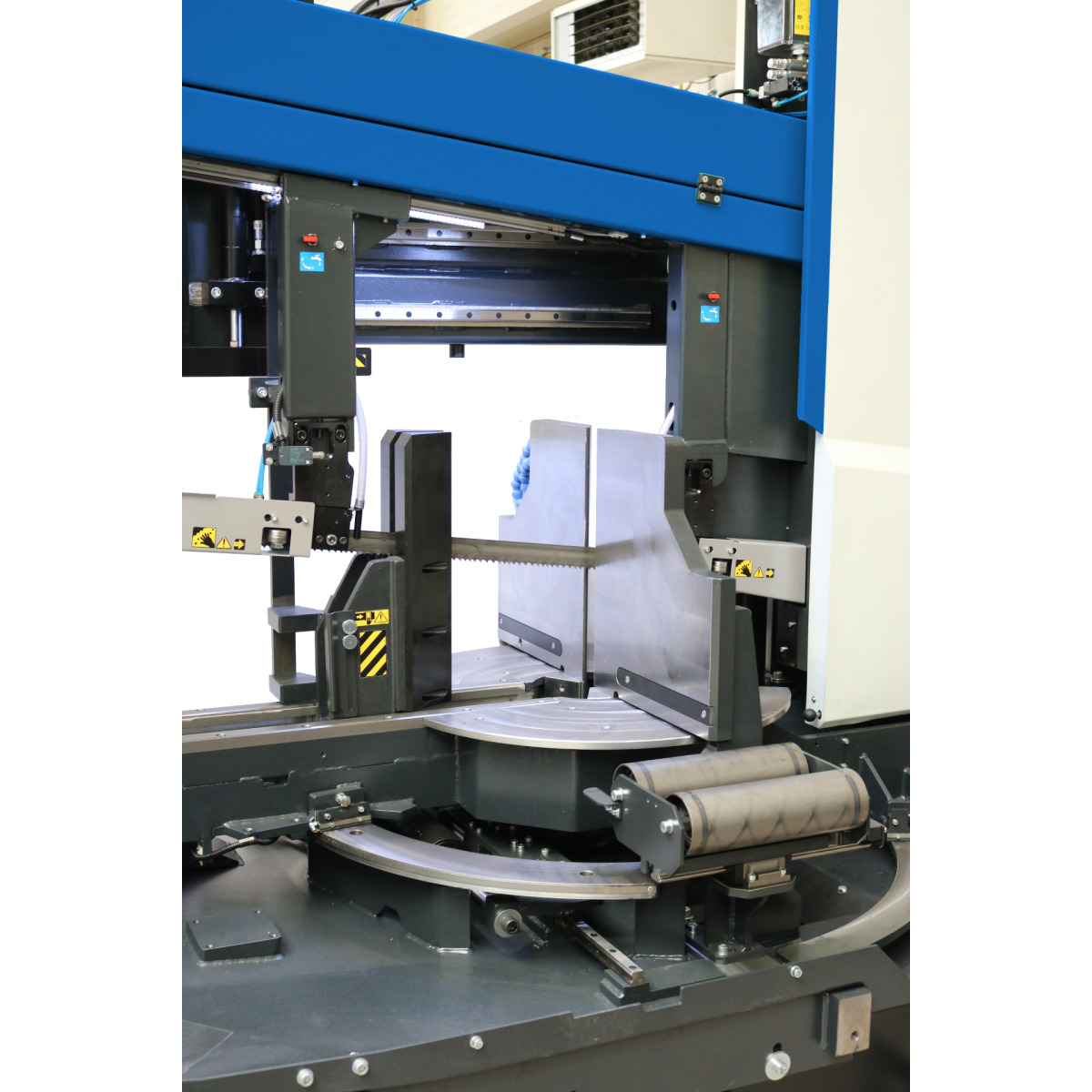

- Bei geraden Schnitten Spannung des Materials vor und hinter dem Schnitt durch zweigeteilten Spannstock
- Druckeinstellung der hydraulischen Schraubstockspannung über Steuerventil mit Manometer
- Sägebandneigung von 7° und hydraulische Sägebandspannung erhöhen die Standzeit des Sägeblattes
- vordere Bandführung bewegt sich automatisch parallel zur beweglichen Spannstockbacke
- Späneräumbürste angetrieben über Bandrolle
- Emulsionskühlung mit Flüssigkeitsaufteilung in die Sägebandführungen und direkt in den Schnittkanal
- Stärkerer Motor optional erhältlich
Merkmale
| Sägebanddicke | 1,1 mm |
| Schnittwinkel | 7 ° |
| Schnittbereich 0° rund (Rohr) | 440 mm |
| Schnittbereich 0° rund (Vollmaterial) | 300 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 610 x 385 mm |
| Schnittbereich 0° Bündel (Rohr) | 610 x 350 mm |
| Schnittbereich 0° Bündel rechteck liegend (Hohlprofil) | 610 x 350 mm |
| Schnittbereich -45° rund (Rohr) | 430 mm |
| Schnittbereich -45° rund (Vollmaterial) | 220 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 430 x 385 mm |
| Schnittbereich -60° rund (Rohr) | 290 mm |
| Schnittbereich -60° rund (Vollmaterial) | 150 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 290 x 385 mm |
| Schnittbereich +45° rund (Rohr) | 430 mm |
| Schnittbereich +45° rund (Vollmaterial) | 200 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 430 x 385 mm |
| Sägebandbreite | 34 mm |
| Sägebandlänge | 6060 mm |
| Geschwindigkeitsstufen | Stufenlos |
| Sägebandgeschwindigkeit(en) | 15 - 150 m/min |
| Motorleistung Kühlmittelpumpe | 0,12 kW |
| Motorleistung Hydraulikpumpe | 0,75 kW |
| Netzfrequenz | 50 Hz |
| Anschlussspannung | 400 V |
| Leistung Antriebsmotor | 4 kW |
| Beleuchtung des Arbeitsbereichs | LED |
| Schraubstock | zweigeteilt vor und hinter dem Schnitt / hydraulische Drucke |
| Späneräumbürste | angetrieben über Bandrolle |
| Bedienpult | schwenkbar |
| Sägerückhub | hydraulisch |
| Sägevorschub | hydraulisch |
| Bandvorschubüberwachung | ARP |
| Bandspannungsüberwachung | Hydraulische Sägebandspannung |
| Kühlmittelpumpe | ✔ |
| Steuerung | Siemens S 7-1500 mit 7" Touchscreen |
| Höhe Arbeitstisch | 810 mm |
| Gewicht (Netto) ca. | 2080 kg |
| Höhe (Produkt) ca. | 2168 mm |
| Breite/Tiefe (Produkt) ca. | 1756 mm |
| Länge (Produkt) ca. | 4387 mm |
| Schnittbereich +60° rund (Rohr) | 290 mm |
| Schnittbereich +60° rund (Vollmaterial) | 150 mm |
| Schnittbereich +60° rechteck liegend (Hohlprofil) | 290 x 385 mm |
| Abschnittlänge min. | 25 mm |
| Materialdurchmesser min. | 10 mm |
| Min. Restwerkstücklänge | 25 mm |
