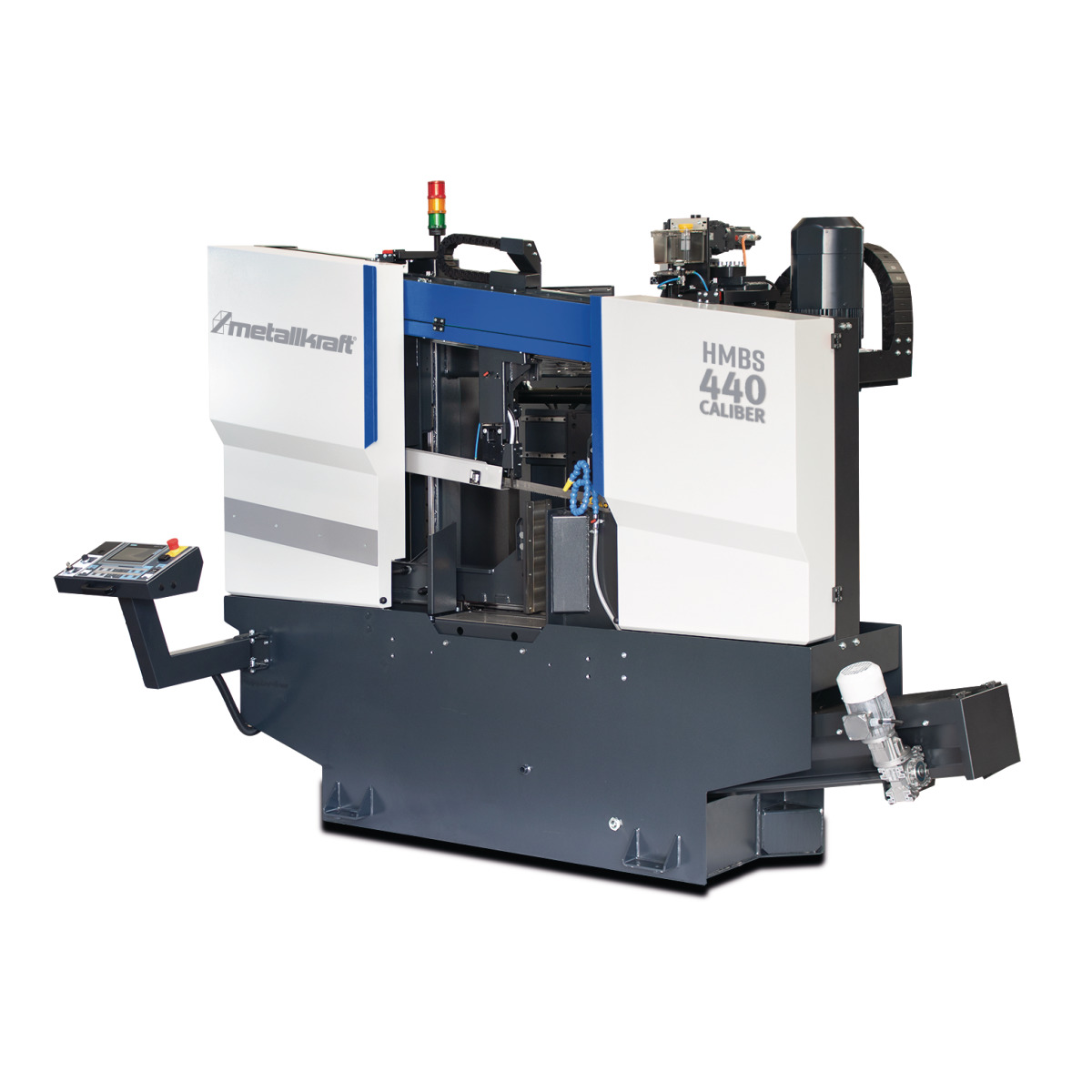

Vollautomatische Bandsäge mit Siemens Steuerung
- Zwei-Säulen geführte Bandsäge für das Sägen von Stangenvollmaterial und Stangenprofilen
- Siemens S7-1500 Steuerung mit großem Funktionsumfang und Bedienung über 7" großem Touchdisplay
- Serienmäßig mit 700 mm Materialvorschub
- Schnittbewegung erfolgt über Umlaufspindel und Servomotor
- Mit ARP (automatische Schnittvorschubregelung) -> Automatischer Sägebandvorschub in Abhängigkeit des Materialwiderstands. Vorschubgeschwindigkeit wird ständig an die aktuelle Schnittbelastung angepasst. ARP ermöglicht kürzere Arbeitsprozesse und gleichzeitig höhere Standzeiten der Sägebänder.
- Robuster Maschinenkörper und möglichst kleine Abstände zwischen Sägeband, Maschinenführung und Werkstück minimieren Vibrationen für höchste Säge-Performance
- Stufenlose Schnittgeschwindigkeit von 15 – 150 m/min
- Sägebandantrieb erfolgt über Kegelradgetriebe, Asynchronmotor und Frequenzumrichter
- Spannung des Materials vor und hinter dem Schnitt durch zweigeteilten Spannstock
- Druckeinstellung der hydraulischen Schraubstockspannung über Steuerventil mit Manometer
- Sägebandneigung von 7° und hydraulische Sägebandspannung erhöhen die Standzeit des Sägeblattes
- vordere Bandführung bewegt sich automatisch parallel zur beweglichen Spannstockbacke
- elektrisch angetriebene Späneräumbürste
- Emulsionskühlung mit Flüssigkeitsaufteilung in die Sägebandführungen und direkt in den Schnittkanal
- Mit automatischem Materialvorschub: frequenzgeregelter Vorschub erfolgt über Umlaufspindel und Servomotor; Optischer Sensor erkennt wenn kein Material mehr eingelegt ist und pausiert den Materialvorschub
- Serienmäßig mit Späneförderer und Spänebehälter
- Stärkerer Motor optional erhältlich
| Länge (Produkt) ca. | 3875 mm |
| Breite/Tiefe (Produkt) ca. | 1950 mm |
| Höhe (Produkt) ca. | 2190 mm |
| Gewicht (Netto) ca. | 2865 kg |
| Höhe Arbeitstisch | 800 mm |
| Steuerung | Siemens S 7-1500 mit 7" Touchscreen |
| Kühlmittelpumpe | ✔ |
| Bandspannungsüberwachung | Hydraulische Sägebandspannung |
| Bandvorschubüberwachung | ARP |
| Sägevorschub | hydraulisch |
| Sägerückhub | hydraulisch |
| Bedienpult | schwenkbar |
| Späneräumbürste | elektrisch angetrieben |
| Schraubstock | zweigeteilt vor und hinter dem Schnitt / hydraulische Drucke |
| Beleuchtung des Arbeitsbereichs | LED |
| Späneförderer | ✔ |
| Spänebehälter | ✔ |
| Zufuhrrollenbahn | 700 mm |
| Leistung Antriebsmotor | 4 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Motorleistung Hydraulikpumpe | 0,75 kW |
| Motorleistung Kühlmittelpumpe | 0,12 kW |
| Sägebandgeschwindigkeit(en) | 15 - 150 m/min |
| Geschwindigkeitsstufen | Stufenlos |
| Sägebandlänge | 5360 mm |
| Sägebandbreite | 34 mm |
| Sägebanddicke | 1,1 mm |
| Schnittwinkel | 7 ° |
| Schnittbereich 0° rund (Vollmaterial) | 440 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 460 x 400 mm |
| Schnittbereich 0° Bündel (Rohr) | 460 x 400 mm |
| Materialvorschubgeschwindigkeit | 8,5 m/min |
| Materialvorschub max. bei 1 x Vorschub | 715 mm |
| Materialvorschub max. | 19999 mm |
| Materialvorschub min. | 3 mm |
| Abschnittlänge min. | 10 mm |
| Materialdurchmesser min. | 10 mm |
| Min. Restwerkstücklänge | 30 mm |
| Min. Restwerkstücklänge Automatik | 200 mm |
