Beschreibung
Für präzise Einzel- und Serienfertigung

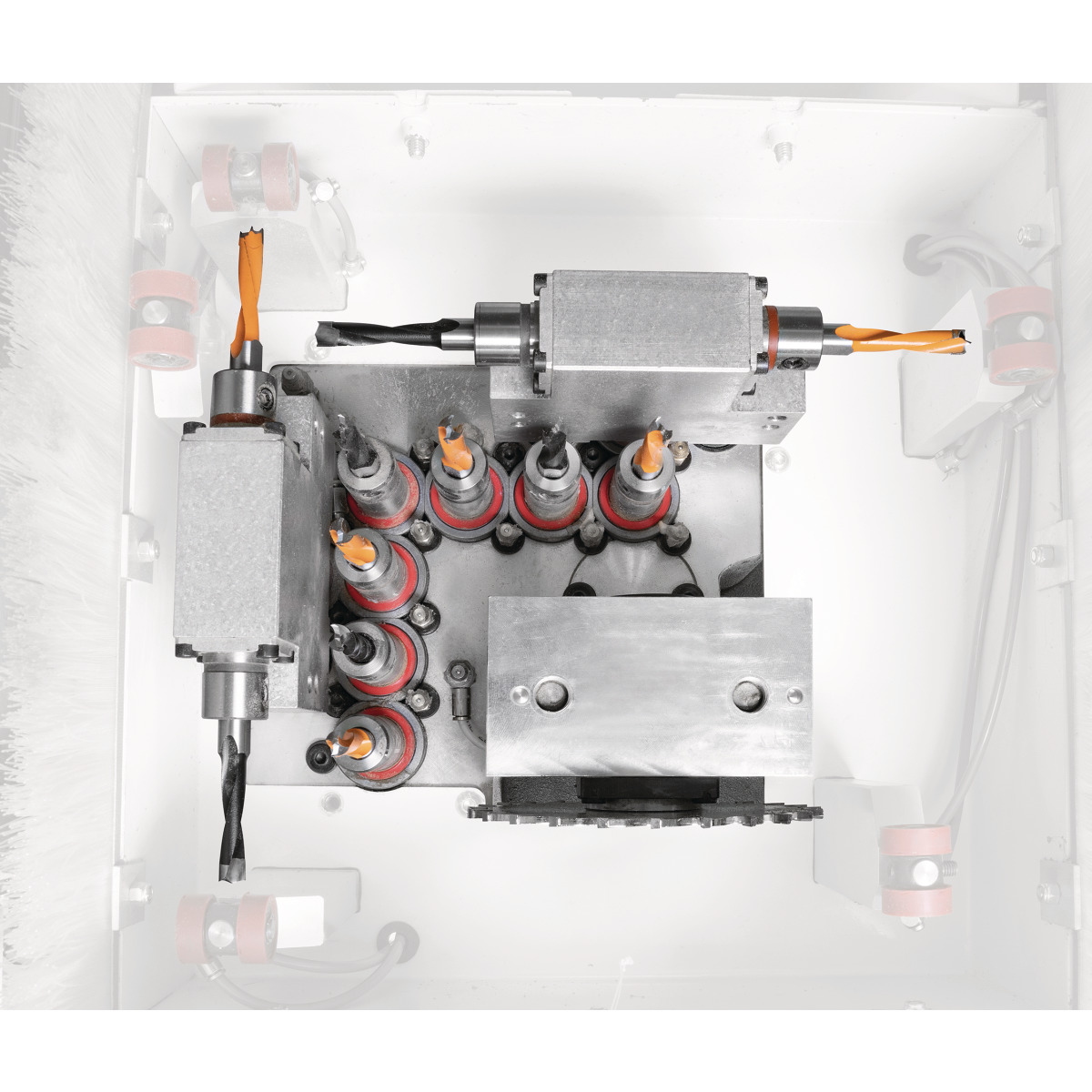

- Ein Bohrkopf mit sieben Vertikal-, vier Horizontalspindeln und einem Nutsägeaggregat

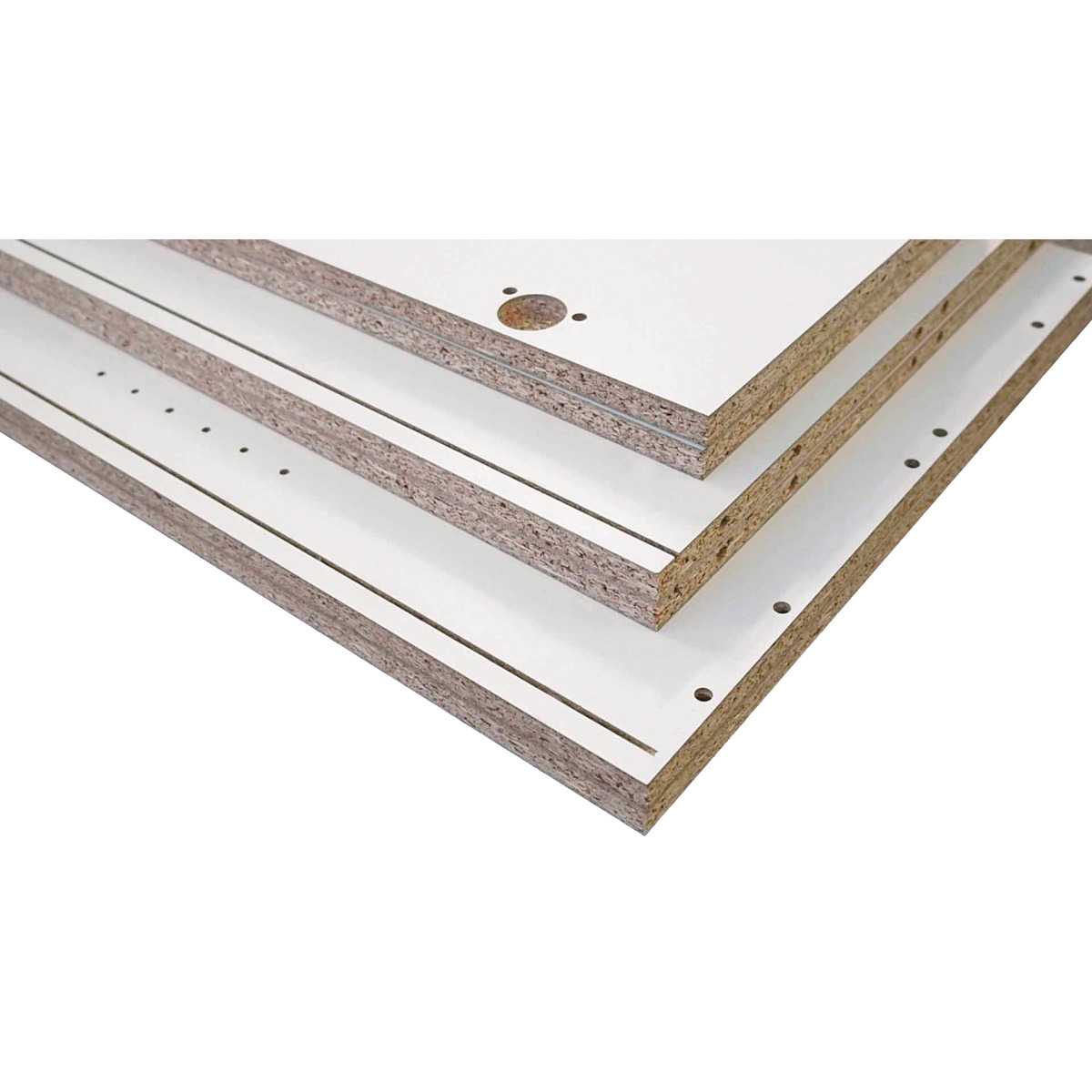

- Für Bohrungen auf der Plattenoberseite und auf allen vier Werkstückseiten, sowie Nutfräsungen in X-Richtung
- Nuten im Phenolharz-Arbeitstisch ermöglichen auch Durchgangsbohrungen

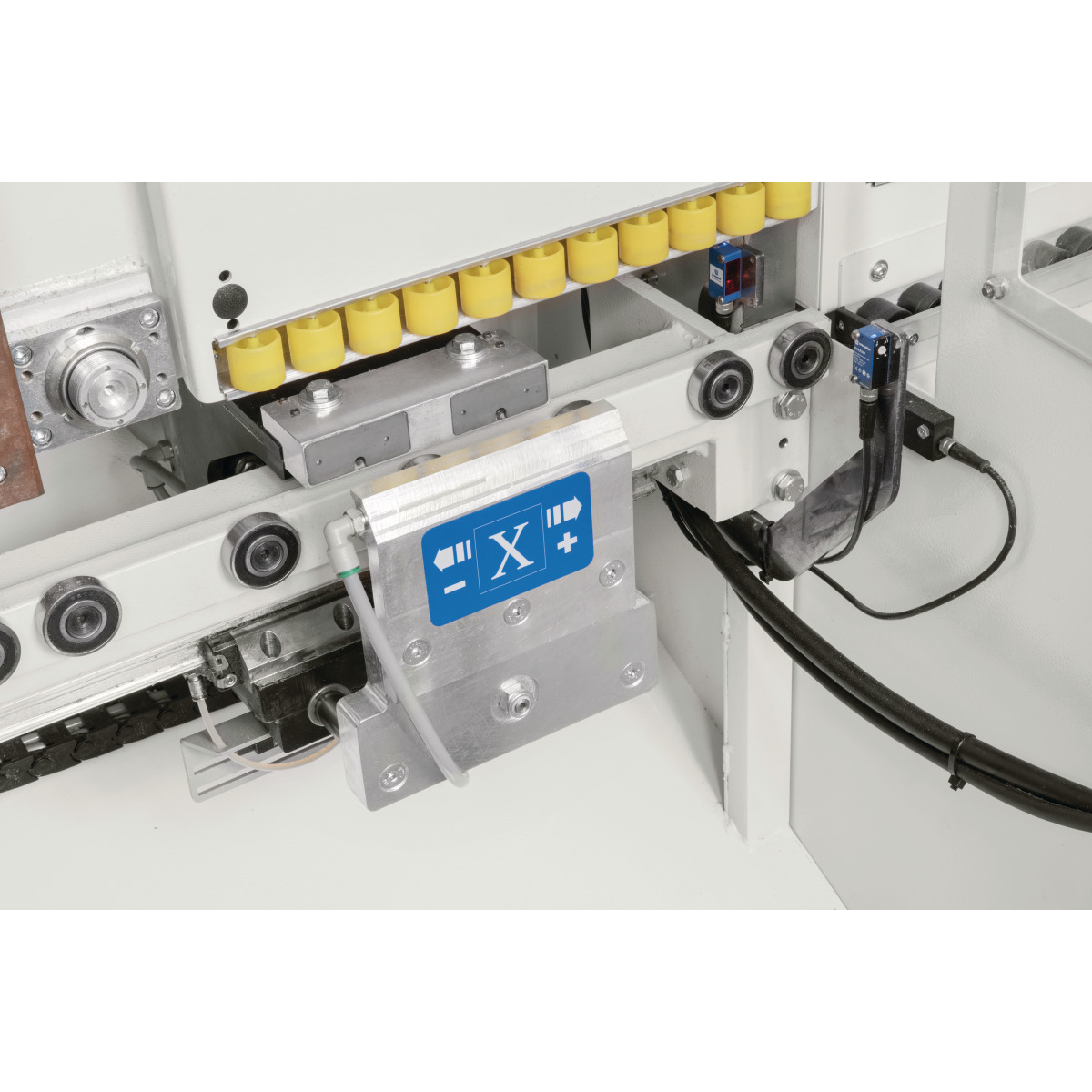

- Die Werkstückbewegungen auf der X-, Y-, und Z-Achse erfolgen auf linearen Prismenführungen
- Kompakte Außenmaße
- Inklusive Rollenbahn und Kantenantaster

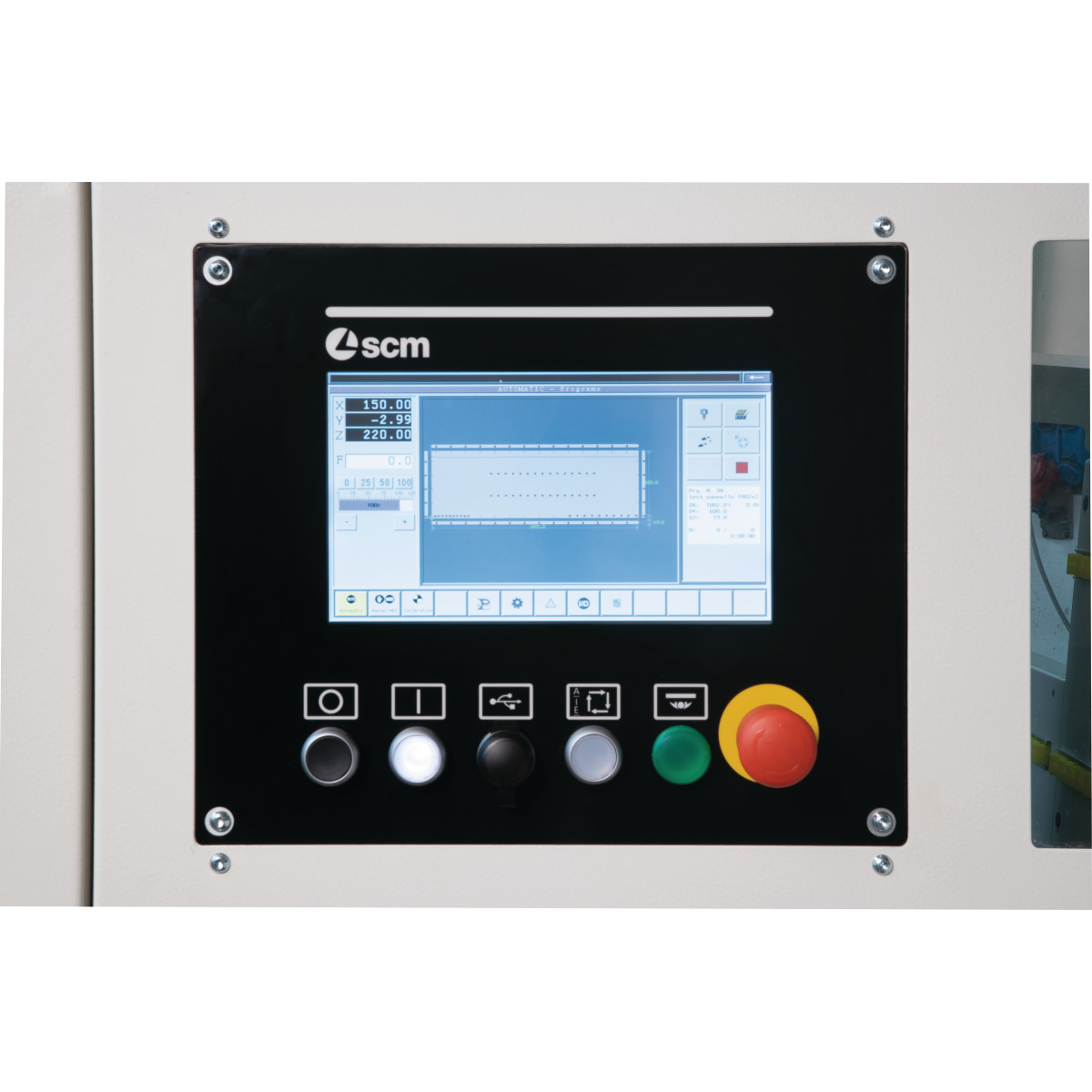

- Großer 10“ Touchscreen
- Programmierung über PC möglich
- Import der CNC-Programme über USB-Dongle
- Automatische Optimierung der Bohroperationen
- Platten-Nullpunkt-Verschiebung möglich
- Rollenbahn für Werkstückzufuhr und –auslass
- Kantenantaster
- Druckverstärke Y-Achse für Hartmaterialbearbeitung
- Maschinenbedienoberfläche Software "Maestro cnc"
- QUERTY-Tastatur
- Automatische Schmierung
Merkmale
| Luftbedarf der Absaugung | 820 m³/h |
| Druckluftbedarf | 90 l/min |
| Arbeitsdruck Pneumatik | 6.5 bar |
| Netzfrequenz | 50 Hz |
| Anschlussspannung | 400 V |
| Leistung Antriebsmotor | 2,2 kW |
| Nennweite Absaugstutzen außen | 120 mm |
| Gewicht (Netto) ca. | 1200 kg |

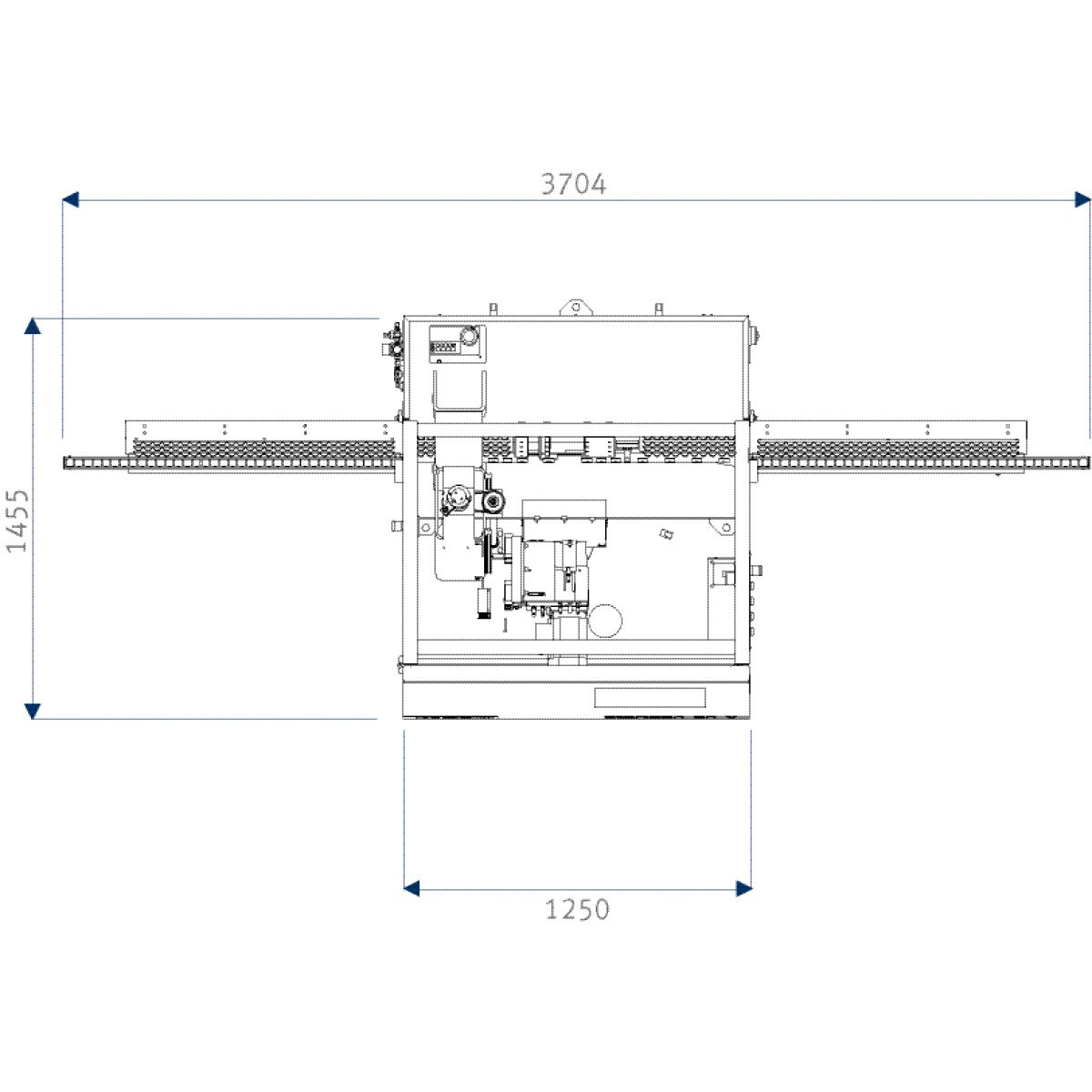

| Höhe (Produkt) ca. | 2209 mm |
| Breite/Tiefe (Produkt) ca. | 1455 mm |
| Länge (Produkt) ca. | 3704 mm |
| Nutsäge Drehzahl | 5700 min⁻¹ |
| Max. Fahrgeschwindigkeit X-Achse | 20 m/min |
| Max. Werkstückabmessung Z | 50 mm |
| Min. Werkstückabmessung Z | 10 mm |
| Max. Werkstückabmessung Y | 900 mm |
| Min. Werkstückabmessung Y | 90 mm |
| Max. Werkstückabmessung X | 3000 mm |
| Min. Werkstückabmessung X | 300 mm |
| Werkzeugdurchmesser max. | 35 mm |
| Spindeldrehzahl | 4460 min⁻¹ |
